Membrana Revolvida: Definir Contornos em Corte

Aqui, desenha diversas Membranas revolvidas com uma extremidade final em comum para os seus perfis, mas ligeiramente afastadas entre si.

Depois, na janela Corte, selecione cada Membrana separadamente e desenhe o seu contorno com a forma de um retângulo - utilize retângulos progressivamente mais pequenos. O resultado são diversos segmentos de Membrana sobrepostos, cada um com um tamanho ligeiramente diferente.

1.Assegure-se de que a altura da Membrana por padrão é 0.

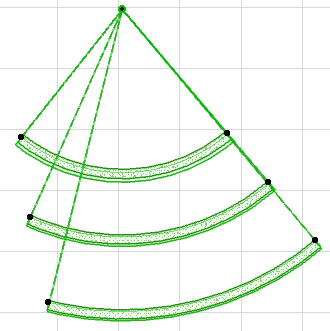

2.Desenhe a primeira Membrana revolvida na Planta, conforme ilustrado.

3.Desenhe mais duas Membranas revolvidas utilizando o mesmo ponto inicial do perfil, mas cada uma ligeiramente maior e afastada da anterior.

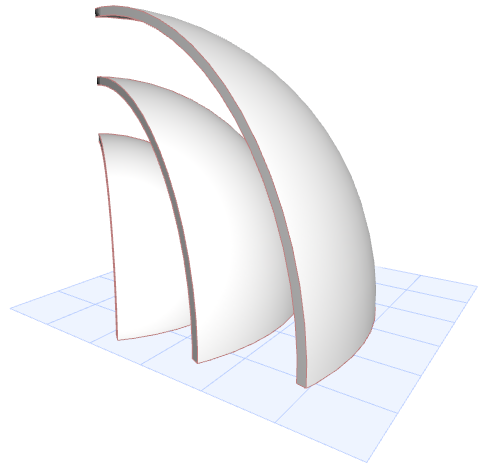

4.Veja o resultado em 3D.

5.Agora, crie uma Corte destas Membranas e abra a janela Corte.

6.Selecione a Membrana mais perto de si. A partir do menu de contexto, escolha Definir Contorno da Membrana.

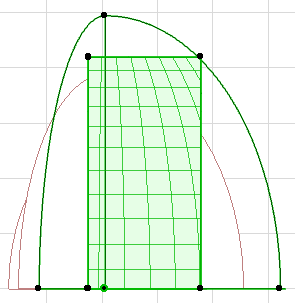

7.Desenhe o contorno na forma de um retângulo.

8.Selecione as outras duas Membranas e defina contornos retangulares para elas.

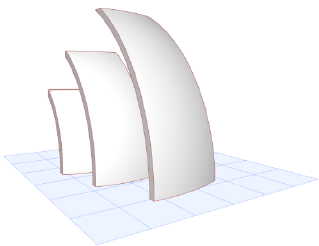

9.Veja o resultado em 3D e ajuste conforme necessário.
