Definições de Nó (Ferramenta Guarda-Corpo)
Nós são os pontos que dividem os segmentos do Guarda-Corpo (como pontos em uma polilinha).

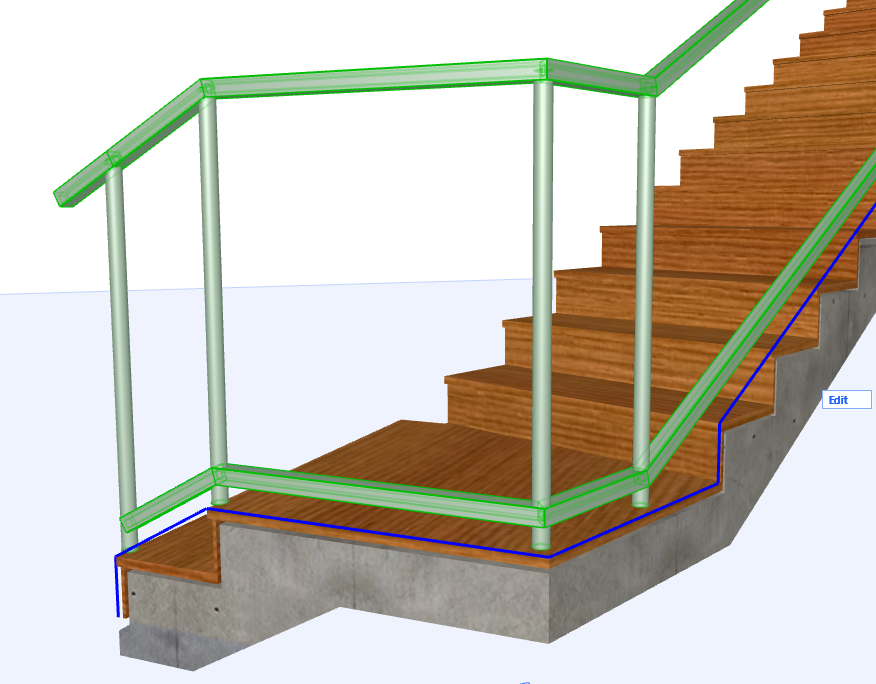

Um ou mais Postes estão localizadas em cada Nó.

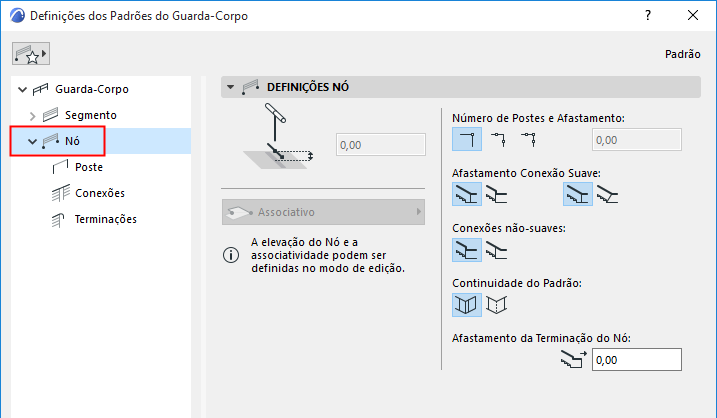

Use a página Nó das Definições de Guarda-Corpo para definir o número e a posição dos Postes nos Nós, e como lidar com a conexão de dois Segmentos quando se encontram em um Poste.
Apenas disponível no Modo de Edição.

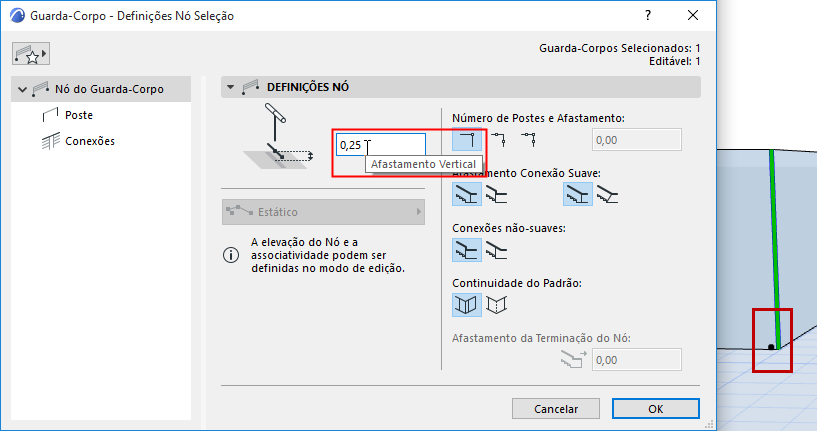

Defina uma elevação (afastamento vertical) opcional para os Nós (isto é relevante para o Nó estático).

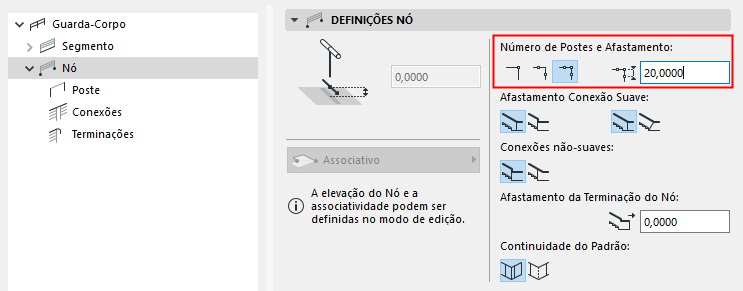

Número de Postes por Nó; Afastamento a partir do Nó
Defina o número de postes por Nó (um poste no Nó ou dois postes de cada lado do Nó, ou três postes).

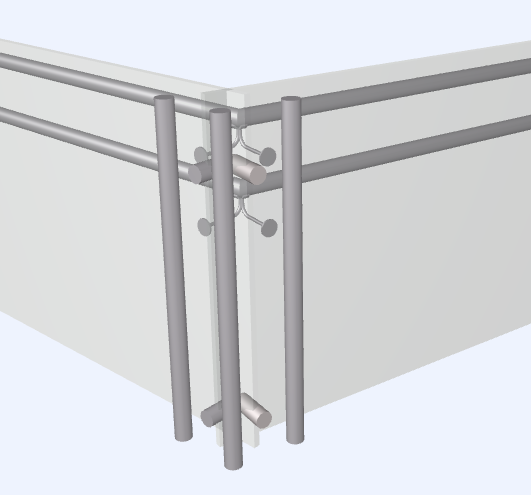

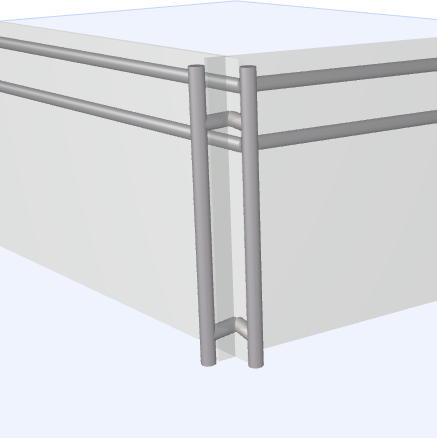

Nó com Dois Postes e Três Postes
Se o nó tiver mais de um poste, defina a distância de afastamento dos postes para cada lado do Nó.
Conexões Suave (Tangencial) - Afastamento Poste
Isso é relevante para Postes localizados onde dois segmentos de Guarda-Corpo se conectam tangencialmente.
•Para ajustar a posição do poste, escolha o método Automático ou Manual (use o primeiro par de ícones)

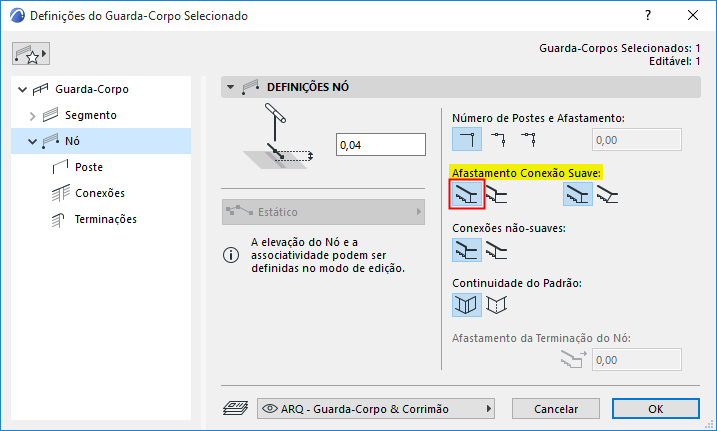

–Automático: O poste é movido para sua nova posição automaticamente.
Na Conexão Suave do Segmento: o Poste Move Automaticamente

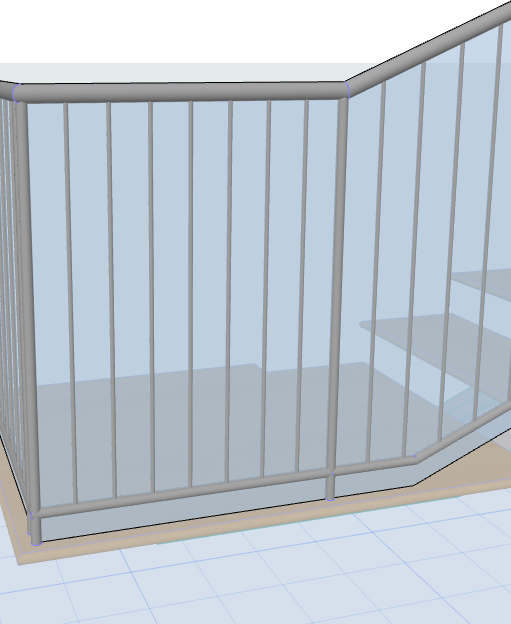

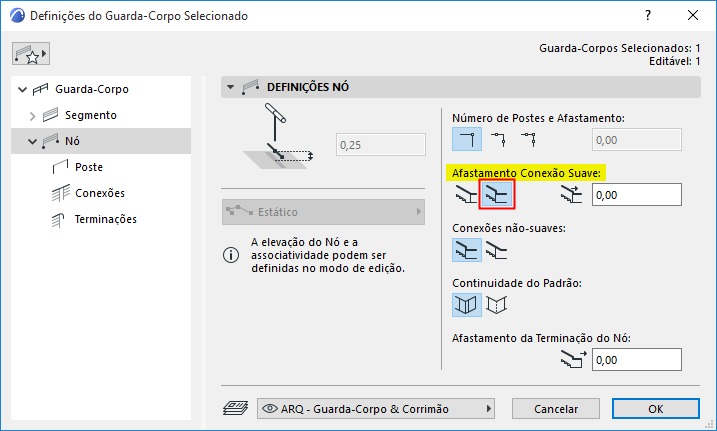

Você pode definir ainda mais a conexão do Poste como Vertical ou Inclinado. (use o segundo par de ícones)
–Manual: Você define a posição do Poste, inserindo o afastamento desejado
Na Conexão Suave do Segmento: Afastamento Manual do Poste

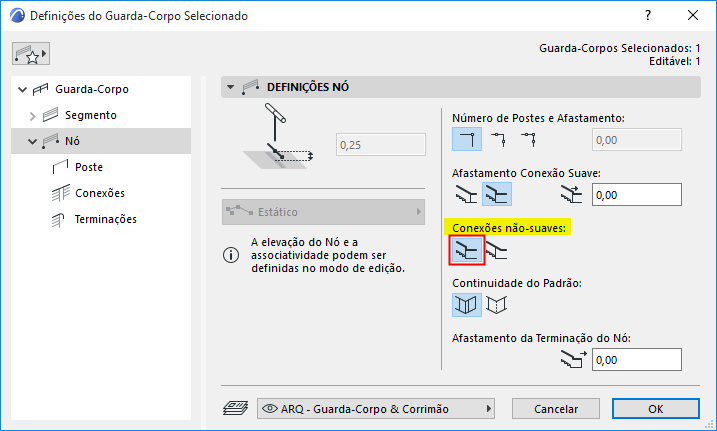

Segmentos nas Conexões não-suaves
Esta opção é relevante para dois Segmentos de Guarda-Corpo de diferentes alturas, que se conectam em um ângulo (não suave) em um nó.
Use o par de ícones para escolher como unir os dois segmentos: deixe-os “escalonados” no nó ou ajuste sua geometria para se conectar em um ponto além do nó.

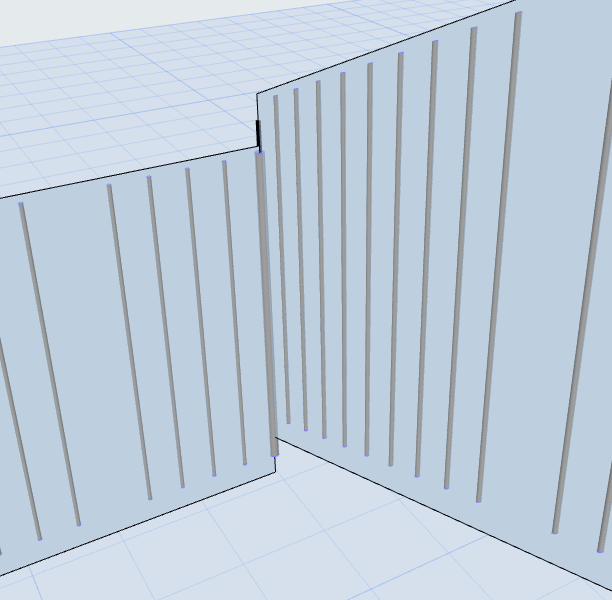

Segmentos Escalonados nas Conexões Não Suaves

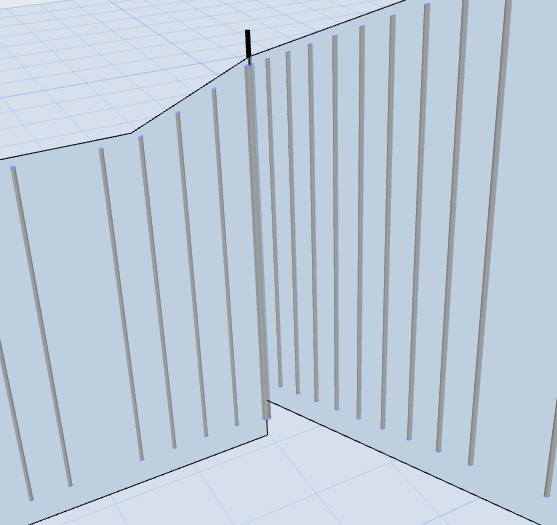

Segmentos Ajustados nas Conexões Não Suaves
Afastamento da Terminação do Nó
Opcionalmente, insira um afastamento para os nós das terminações do Guarda-Corpo. (Isso irá afastar o Guarda-Corpo a partir de ambas as terminações das suas Linhas de Referência.)

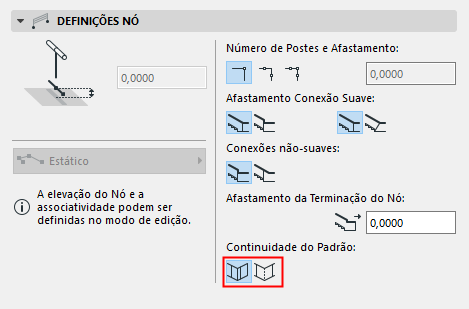

Se dois Segmentos vizinhos usarem o mesmo padrão: escolha se o padrão deve terminar no Nó e começar de novo, ou então continuar sem interrupção.
Para obter informações sobre como definir o padrão do Guarda-Corpo, consulte O Editor Padrão (Definições de Ferramenta do Guarda-Corpo).

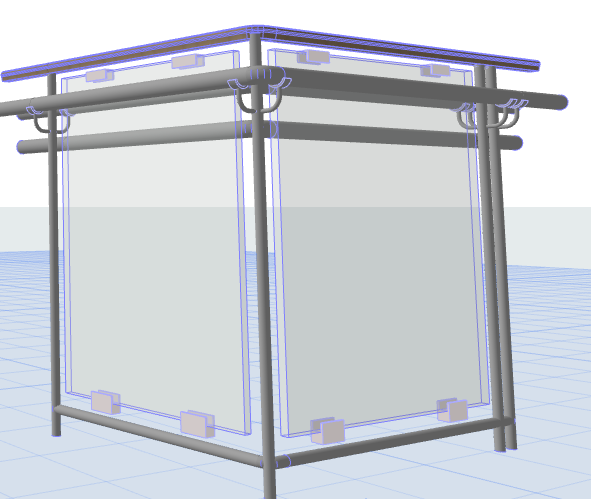

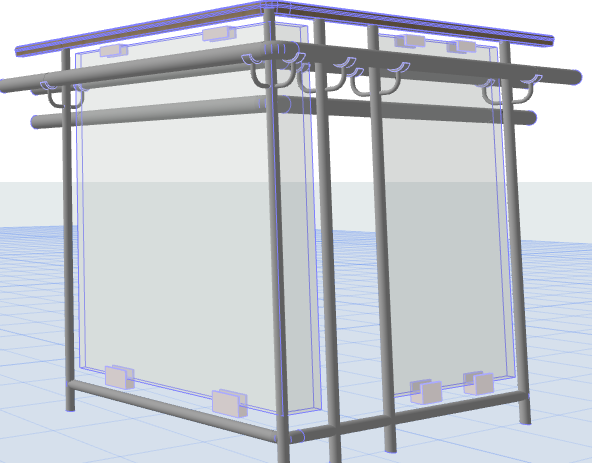

Nos Nós: Cortar Segmento, ou Continuar com Padrão
