Criar Componentes Personalizados

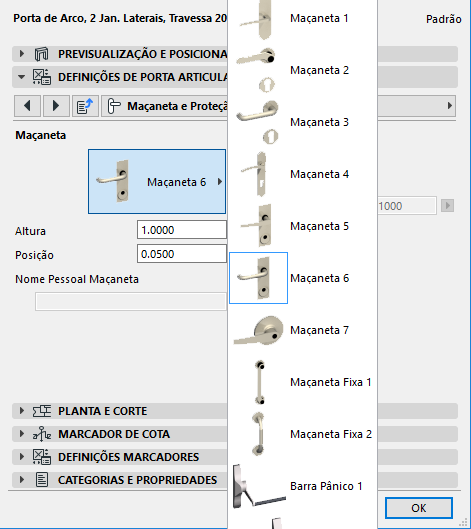

Portas/Janelas, e os elementos de projeto hierárquicos (Parede Cortina, Escada, Corrimão) são objetos GDL com muitas opções de parâmetros. Por exemplo, as portas na biblioteca de projetos oferecem uma variedade de opções para painéis de portas e maçanetas:
Contudo, o seu projeto poderá necessitar de um tipo diferente de componente de porta - um que não se encontre disponível na sua biblioteca. Nesta fase, você pode desenhar um elemento modelo e salvá-lo como item da biblioteca, definindo-o como um componente personalizado (p.ex. maçaneta da porta) que pode depois ser utilizado com a suas portas colocadas.

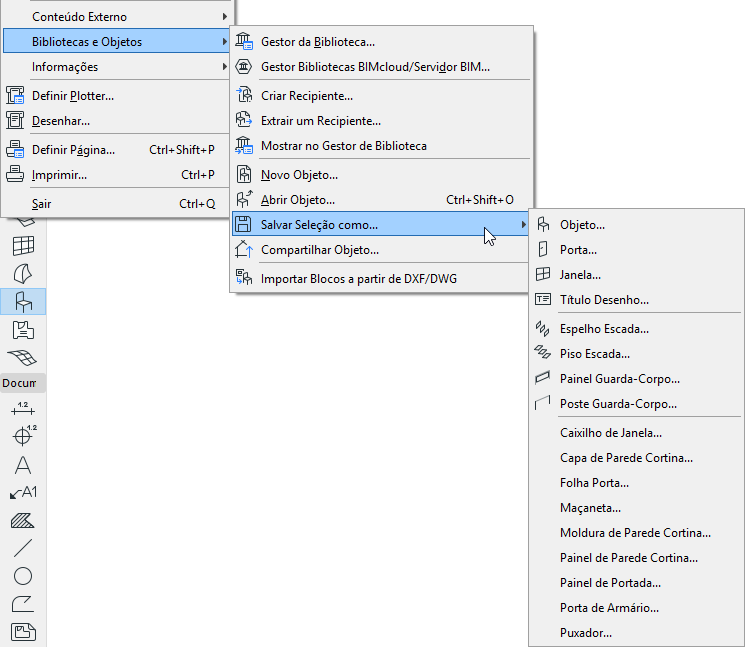

Os componentes personalizados possíveis são listados sob Arquivo > Bibliotecas e Objetos > Salvar Seleção como:
Por exemplo, pode salvar uma laje como uma folha de porta personalizada. O objeto GDL resultante é salvo como a Folha da Porta na Biblioteca Interna do projeto. Todas as Portas que usam Folhas de Porta serão capazes de usar esta Folha de Porta personalizada.
•Ao aplicar o componente personalizado, o programa irá redimensioná-lo automaticamente, se necessário. Por exemplo, pode criar um Tipo de Folha de Porta com 1000 x 2000 mm. Se criar uma Porta com 800 por 2000 mm, com uma estrutura de 50 mm nos quatro lados, a Folha da porta será redimensionada para 700 x 1950 mm. O programa pode encurtar/alongar a Folha da porta personalizada, de forma a que se adapte a estes valores.
•O redimensionamento automático NÃO é aplicável a Componentes Personalizados salvos como Sub-componentes Escada e Guarda-Corpo. Para os componentes Escada e Guarda-Corpo, você deve criar o componente no tamanho preciso que você deseja usar no projeto.
Consulte Criar Componentes Personalizados: Exemplos de fluxo de trabalho
