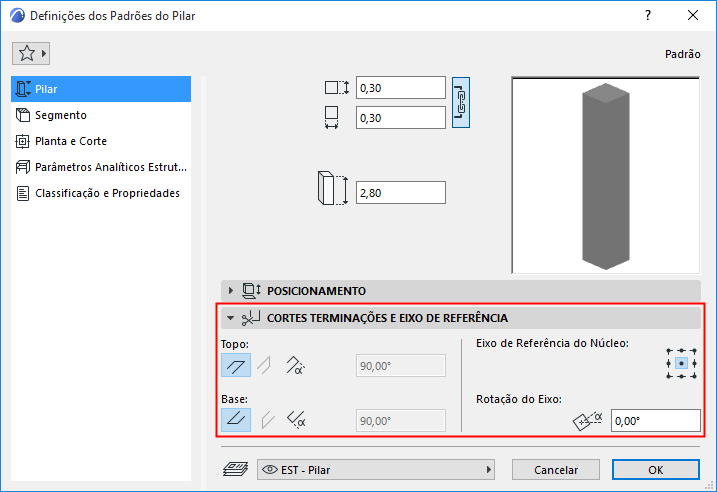

Cortes na Terminação do Pilar e Eixo de Referência

Cortes na Terminação

Defina o ângulo das superfícies do Topo e da Base do Pilar: horizontal, vertical ou personalizado.

Nota: A opção Vertical está disponível apenas para Vigas inclinadas.

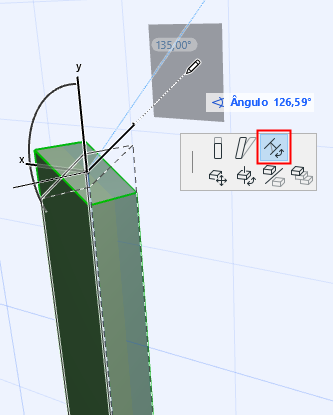

Você também pode editar esta geometria graficamente:

–Selecione um Pilar em 3D. Clique na superfície da terminação e escolha Rotacionar Ângulo de Junção a partir da paleta de contexto.

Eixo de Referência do Núcleo do Pilar

Escolha um dos nove pontos para servir como Eixo de Referência do Pilar.

Se você modificar o eixo de Referência: o eixo permanecerá no lugar enquanto o Pilar se moverá em conformidade.

Nota: Disponível apenas se pelo menos um segmento de Pilar tiver uma seção transversal retangular ou circular. Não está disponível para perfis complexos.

Rotação do Eixo: Defina um ângulo de rotação para o Pilar em torno de seu eixo.

Consulte também Rotacionando Vigas e Pilares.
