Os Perfis complexos estão disponíveis para paredes, pilares, vigas, , componentes do guarda-corpo ou Itens da Biblioteca.
Nota: Os perfis para Itens da Biblioteca estão disponíveis apenas para elementos GDL que incluem uma opção de seleção de perfil – como os componentes Parede Cortina e Escada.
Aplique um perfil a um elemento nas definições do elemento ou do Gestor de Perfil.

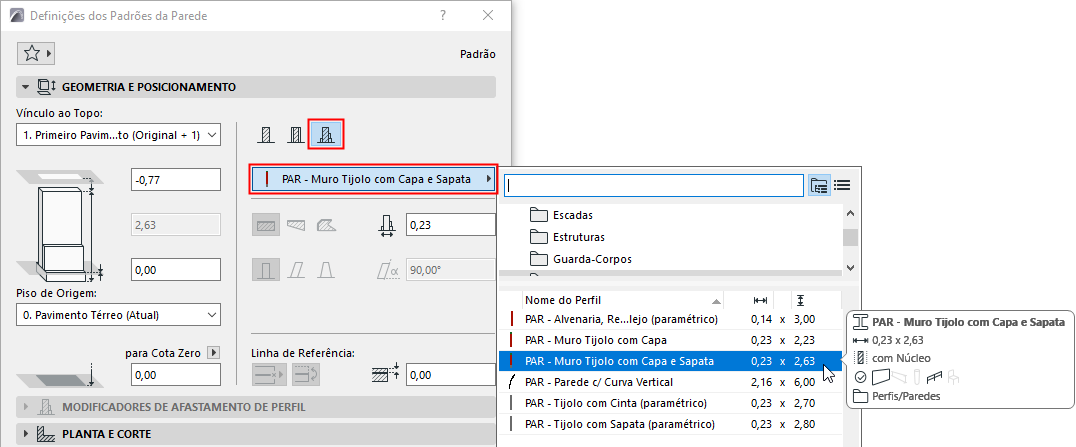

A partir das definições do elemento (parede, viga, pilar):
1.Abra as definições do elemento .
2.No Painel de Geometria e Posicionamento, clique no Ícone "Perfil Complexo".
3.Use a janela pop-up para selecionar um perfil.
Nota: Este pop-up lista os perfis cuja definição "uso com" inclui seu tipo de elemento: consulte "Use Com" - definir disponibilidade de perfil

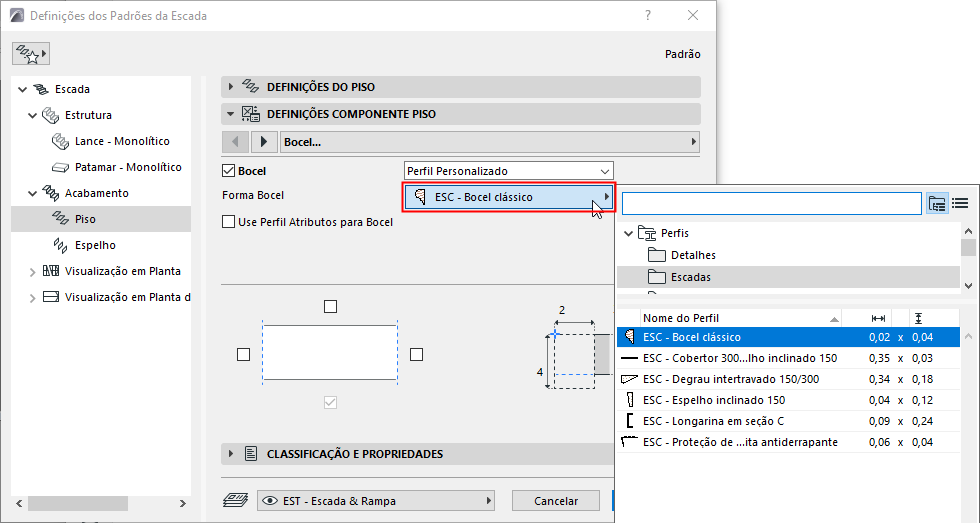

A partir das definições dos componentes (Guarda-Corpo, Escada, Parede Cortina):
Por exemplo: escolha uma estrutura para o perfil para os componentes: guarda-corpo, estrutura da parede cortina, piso de escada.
1.Abra as definições do elemento .
2.Use o pop-up do componente para selecionar um perfil.

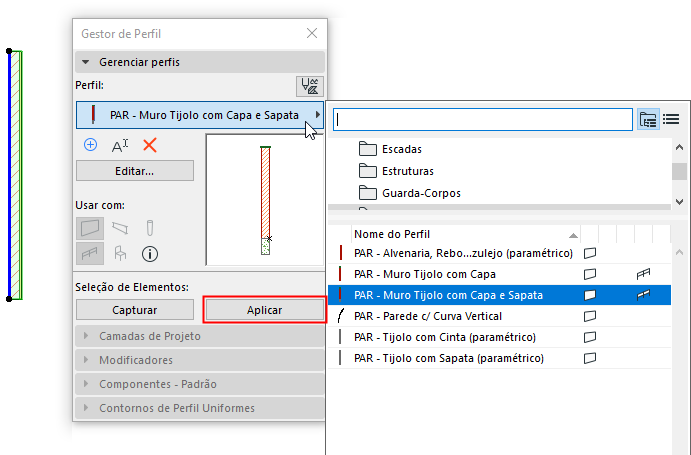

A partir do Gestor de Perfis
1.Selecione um ou mais elementos na janela do modelo.
2.No Gestor de Perfil, selecione a partir do pop-up Escolher Perfil.
3.Clique em Aplicar.
