Nota: Parte da Extensão Library Part Maker. Consulte Library Part Maker.
Definição de Nível de Detalhe de Objetos MEP
|
Nível de Detalhe 2D selecionado |
LOD Padrão |
LOD 1 Substituto |
LOD 2 Substituto |
LOD 3 Substituto |
|
Completo |
Completo |
Médio |
Baixa |
Sistema Caixa delimitadora 2D |
|
Médio |
Médio |
Baixa |
Completo |
Sistema Caixa delimitadora 2D |
|
Baixa |
Baixa |
Médio |
Completo |
Sistema Caixa delimitadora 2D |
|
Nível de Detalhe 3D selecionado |
LOD Padrão |
LOD 1 Substituto |
LOD 2 Substituto |
LOD 3 Substituto |
|
Completo |
Completo |
Simplificado |
Esquemático |
3D não mostrado |
|
Simplificado |
Simplificado |
Esquemático |
Completo |
3D não mostrado |
|
Esquemático |
Esquemático |
Simplificado |
Completo |
3D não mostrado |
Componentes/atribuições adicionais
•Para objetos MEP, a Representação 3D requer o uso do objeto Conexão MEP object (que pode ser encontrado na biblioteca MEP > Conexão MEP ), a fim de facilitar a conectividade automática de objetos MEP.
•Este componente Conexão MEP deve ser atribuído ao Modelo 3D Completo.
•Para Itens da Biblioteca usados nos Fluxo em linha de Duto/Tubulação, deve haver pelo menos 2 conexões MEP, atribuídas ao Modelo 3D Completo. Estes devem ser colocados em um único eixo voltado para direções opostas.

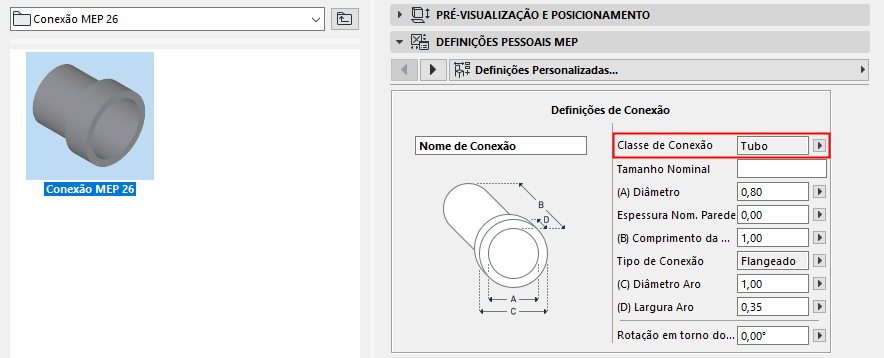

•Ao criar um Item de Biblioteca MEP de Duto ou Tubo, certifique-se de que o componente Conexão MEP é atribuído à Classe de Conexão correspondente: Duto ou Tubo.
