Definições de Visualização da Estrutura Parcial na Janela, com base no Marcador de origem

Frequentemente, você irá trabalhar na vista modelo (Corte, Elevação, Elevação Interior, Detalhe ou Folha de Trabalho), na qual os elementos têm a sua origem em uma janela modelo diferente.

Porém, se uma origem de ponto de vista for um vista/ponto de vista Reconstruído Manualmente ou do tipo Desenho, você poderá vir a ter problemas se tentar alterar as Definições da Estrutura Parcial da vista derivada, dado que o ponto de vista da origem pode não se encontrar na condição de atualização. Portanto, você não pode alterar as definições de Exibição de Estrutura Parcial para vistas derivadas de fontes do tipo Reconstrução Manual ou Desenho.

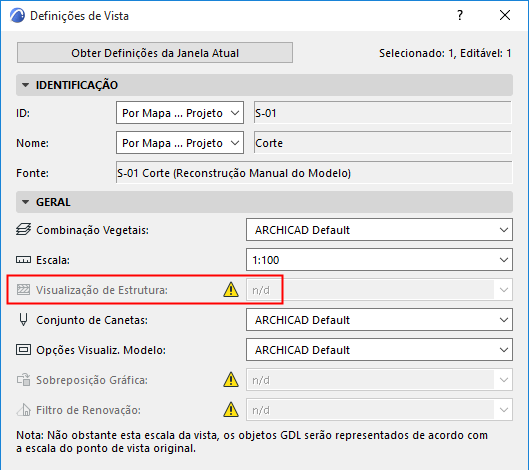

As definições de vista pertencem a uma vista cuja origem é um modelo de Reconstrução Manual; as definições de Visualização da Estrutura Parcial não podem ser alteradas.

A solução: voltar à vista de origem (ou efetuar uma cópia da mesma) e alterar o seu tipo de atualização para atualização automática.

Na situação oposta: suponha que você tem um ponto de vista automático com diversas vistas derivadas da mesma. Depois você pode alterar o ponto de vista para “Atualização manual” ou “Tipo Desenho.” Isto é possível, mas certifique-se de que as vistas derivam desta origem - mesmo se você já tiver criado estas vistas - porque irão alterar as definições de Visualização Parcial, quando reconstruídas, para corresponderem a estes pontos de vista de origem.

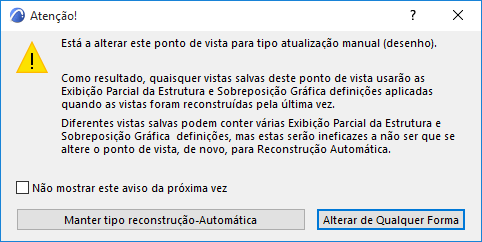

Se você alterar as definições de Exibição de Estrutura Parcial de um ponto de vista de origem que seja do tipo Reconstrução Manual (mesmo que suas vistas derivadas sejam baseadas em uma fonte de Reconstrução Automática), um aviso informará que as definições de Exibição de Estrutura Parcial e Sobreposição Gráfica de suas vistas derivadas podem mudar:

Você pode avançar e continuar a Reconstrução ou cancelar o processo. Novamente, a solução é voltar à vista de origem (ou efetuar uma cópia da mesma através das definições da Estrutura de Visualização Parcial/Sobreposição Gráfica de que necessita) e alterar o seu tipo de atualização para a atualização Automática.
