Opções Adicionais de Filtro de Renovação

As opções de Sobreposição Adicionais está disponíveis para elementos “Existentes”, “A Demolir” e para Elementos de Anotação.

Estas opções extras ajudam a cumprir as normas locais ou tornar as suas vistas de Renovação fáceis de interpretar.

Assinale a caixa de quaisquer Sobreposições Adicionais que pretenda acrescentar às suas definições do Filtro de Renovação:

Para Elementos "Existentes":

•Esconder Marcador de Cota de Abertura (se não tiver de ver asa cotas das aberturas já colocadas)

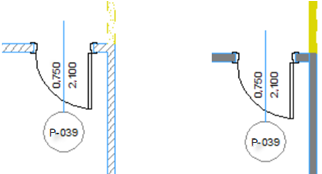

•Trama de Corte Sólida (se não precisar ver a estrutura de paredes já colocadas)

•Não Intersetar (utilize esta opção para garantir que as interseções nas paredes Novas ou Demolidas não interferem com interseções de paredes existentes.)

Para Elementos “A Demolir”:

•Esconder Marcador de Cota de Abertura (se não precisar ver as cotas de aberturas que, em breve, deixarão de existir)

•Esconder Porta/Janela/Claraboia/Símbolo de Abertura (se não precisar ver aberturas que, em breve, deixarão de existir, especialmente se fizerem parte de paredes a demolir de qualquer forma)

•Esconder Zona (se não pretender ver informação sobre zonas que serão eliminadas)

•Esconder Objetos (uma vez que a maioria do mobiliário não será, de fato, demolida; e não necessita estar visível na Planta de Demolição)

•Trama de Corte Sólida (se não precisar ver informação sobre zonas que serão demolidas)

•Trama Transparente (para indicar o local do elemento demolido com apenas linhas, não trama)

•Não Interceptar (para garantir que as interseções nas paredes Novas ou Demolidas não interfiram com as interseções das paredes existentes)

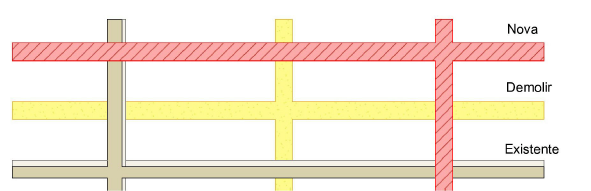

Paredes e lajes com a definição de "Não interceptar": "Novo" em cima de "Existente", em cima de "Demolir"

•Marcar Aberturas com Símbolo “X”: coloque um X em Portas e Janelas a demolir.

•Contorno da Trama da Abertura como Demolir: Em uma parede onde uma porta/janela será demolida (e substituída pela parede): Exiba as linhas de contorno das aberturas demolidas como A Serem Demolidas.

Para Elementos de Anotação:

•Não Sobrepor Dimensões/ Textos/ Rótulos

•Não Sobrepor Tramas do Desenho/Linha

•Não fazer sobreposição de marcadores

Use estas caixas de seleção para apagar Elementos de Anotação —Cotas, Textos e Rótulos e/ou Trama e Linhas de Desenho — das regras de sobreposição. Você também pode optar por apagar Marcadores (Corte, Elevação, Elevação interior, Detalhe, Planilha) das regras de sobreposição.
