Critérios de Superfície em Regras de Sobreposição Gráfica e Detecção de Colisão
Por favor, esteja ciente de que as funções de Sobreposição Gráfica e Detecção de Colisão reconhecem superfícies de maneira limitada.
Os critérios de superfície nestas interfaces (Superfície, Nome da superfície) podem ou não ser aplicados, dependendo do tipo de elemento e de como a superfície foi atribuída.
Por favor, consulte as seções seguintes para ver como funciona:
Superfícies resultantes de edições de modelos 3D: Os critérios NÃO se aplicam
Elementos de construção: Os critérios se aplicam se a superfície for estabelecida nas definições do elemento
Para elementos de construção, se uma superfície for estabelecida nas definições de elementos, então a regra se aplica.

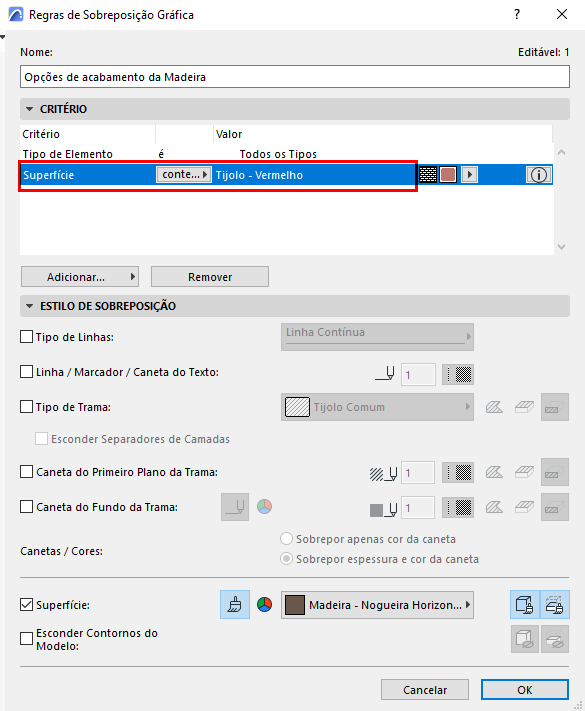

Por exemplo, uma sobreposição gráfica aplica um acabamento em Nogueira a todos os elementos contendo uma superfície de tijolo vermelho.
|
Original |
Sobrepor a superfície de Tijolo por Nogueira |
|
|
|
|
Segmento de Pilar com material de construção em tijolo vermelho |
Sobreposição de "Nogueira" aplicada à todo o Pilar, com base na superfície de tijolo vermelho atribuída ao segmento das definições do elemento (via Material de Construção) |
|
|
|
|
Parede com borda da superfície em tijolo |
Sobreposição de "Nogueira" aplicada a todo o elemento, com base na superfície do tijolo atribuída nas definições do elemento (via Sobreposição da borda no painel Modelo) |
|
|
|
|
Laje de tijolo vermelho com elemento Abertura azul |
Sobreposição de "Nogueira" aplicada ao elemento laje (mas não à Abertura), com base na superfície do tijolo atribuída nas definições da laje |
|
|
|
|
Laje azul, mais elemento Abertura com superfície de tijolo |
Sobreposição de "Nogueira" aplicada à superfície da Abertura (mas não à laje), com base na superfície de tijolo atribuída nas definições da Abertura (por meio do painel Modelo) |
|
|
|
|
Laje com superfície superior de tijolo (através da sobreposição do painel Modelo) Topo da Superfície cortado pela cobertura |
Sobreposição de "Nogueira" aplicada a todo o elemento, com base na superfície do tijolo nas definições do elemento (mesmo que a superfície do tijolo não esteja visível no modelo) |
Itens da biblioteca: Os critérios só se aplicam se a superfície vier da sobreposição do Painel Modelo
Para itens da biblioteca, objetos, objetos GDL:
•As Sobreposições Gráficas e a Detecção de Colisão se aplicam se a superfície original tiver sido aplicada no Painel Modelo das Definições do Objeto (esse parâmetro do Archicadestá disponível em todas as saídas do Archicad que se baseiam em dados de propriedade).
•Em contrapartida: Se a superfície original tiver sido definida apenas no painel Definições personalizadas do item da biblioteca (esse é o painel que define o script GDL, que NÃO é um parâmetro do Archicad), as Sobreposições gráficas e a Detecção de colisão não aplicarão os critérios de superfície.
|
Original |
Sobrepor superfícies verdes por azuis |
|
|
|
|

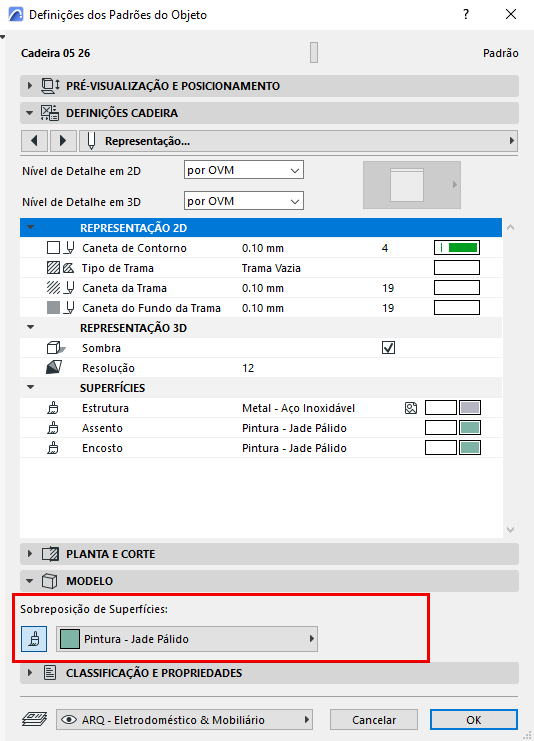

Superfície verde da cadeira atribuída no painel Modelo |
Sobreposição Gráfica com base em superfície aplicada |
|
|
|
|

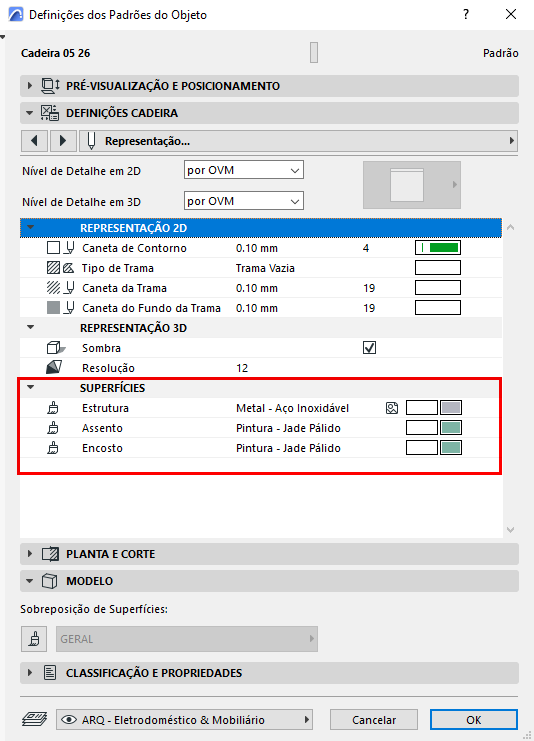

Superfície verde do assento da cadeira atribuída no Painel Definições Personalizadas (GDL script) |
A Sobreposição Gráfica baseado em superfície não se aplica |
Superfícies resultantes de edições de modelos 3D: Os critérios NÃO se aplicam
Elementos de construção: se a superfície for "herdada" devido à edição do modelo, as superfícies resultantes NÃO serão consideradas para as Sobreposições Gráficas. Por exemplo, a superfície de um elemento pode derivar de
•Uma operação sólida (o elemento alvo herda a superfície do operador)
•Conexão com outros elementos
•Elementos cortados neles (como aberturas, portas ou janelas)
As superfícies resultantes NÃO serão consideradas, e o elemento não terá uma Sobreposição Gráfica ou participará da Detecção de Colisão.
