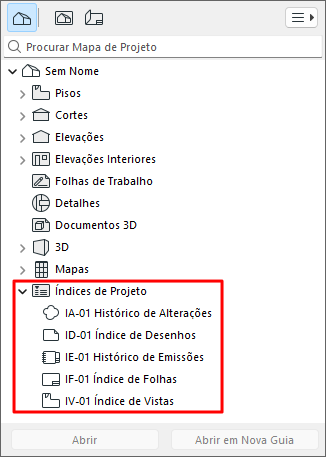

Os Índices de Projeto são tabelas de conteúdo apresentadas no Mapa do Projeto do Navegador.
Use os Índices do Projeto para fazer listas de revisões, emissões, vistas, folhas de leiaute e desenhos, baseados em critérios personalizados.
Abrir ou criar Índice de Projeto
Filtrar vistas “não utilizadas”
Abrir ou criar Índice de Projeto
Para abrir um Índice, clique sobre o respectivo nome no Navegador.
Conteúdo do índice de Projeto é baseado nos Esquemas de Índice de Projeto. Para abrir um Esquema de Índice de Projeto, siga um destes procedimentos:
•Clique em Definições de Índice a partir da janela aberta do Mapa
•Use o menu de contexto do Índice do Projeto no Navegador
•Na Paleta do Navegador, selecione um Índice e clique no botão “Definições” na parte inferior do Navegador.
•Use Documentação > Mapas > Definições de Esquema
O painel esquerdo lista os índices do projeto, agrupados por tipo. Clique no painel itens do cabeçalho (ID / Nome) para classificá-los em ordem crescente ou decrescente.
•Selecione o Índice que deseja editar ou use os botões na parte inferior para criar, duplicar, apagar.
•Você pode renomear o Índice e editar a sua ID diretamente nesta lista.
•Você também pode importar e exportar índices entre projetos como arquivos de formato XML.
O lado direito mostra os Critérios e Campos do Mapa Selecionado.
Os controles são idênticos aos das Definições Esquema de Mapa Interativo. Ver: Conteúdo da Mapa: Critérios e campos
Mapas Interativos Vinculados, Índices de Projeto podem ser salvos como vistas, e você pode editar os dados do projeto diretamente da janela do Índice de Projeto.
Suponha que você esteja publicando vários leiautes em um Conjunto Publicador e queira incluir um Índice de Planilha que indique quais itens foram publicados. (O mesmo está disponível para vistas publicadas.)

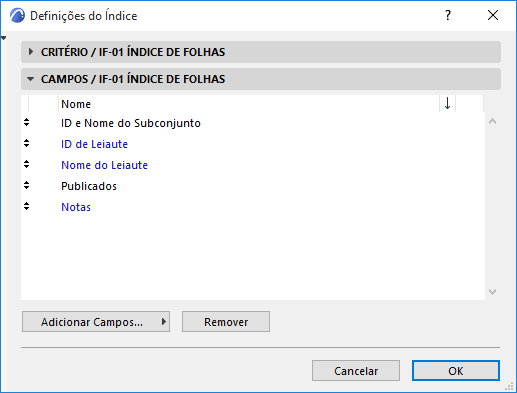

Uma maneira de fazer isso é adicionar o campo "Publicado" ao índice.
Isso coloca um campo chamado "Publicado" no índice de folhas. Sua caixa de seleção será ativada para os itens que você publicou, mas apenas na cópia publicada do Índice (não enquanto você trabalha no projeto).

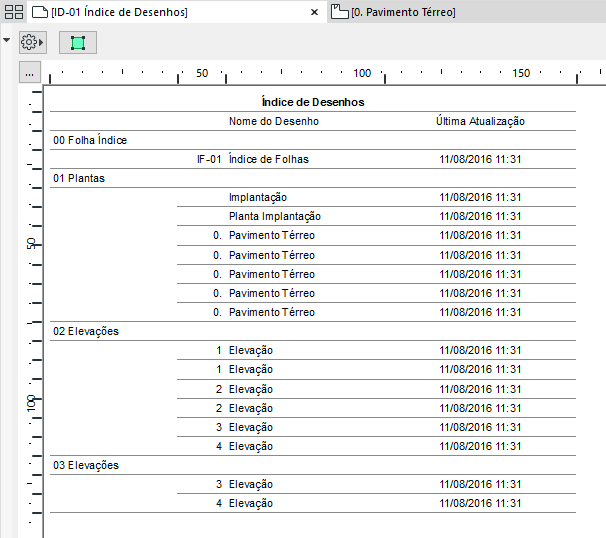

Por exemplo, se você publicar leiautes de Elevação, bem como este Índice de Planilha, o Leiaute do Índice de Folhas publicadas será semelhante a este:
Filtrar vistas “não utilizadas”
No índice da Lista de Vista: Critérios especiais estão disponíveis para que você possa filtrar as vistas que não estão sendo usadas para documentação.
Nas Definições do Índice da Lista de Vistas:
•Colocado no Leiaute: Defina este critério como Falso para listar as vistas que não foram colocadas em nenhum leiaute
•Incluido no Conjunto Publicador: Defina este critério como Falso para listar as vistas que não foram colocadas em nenhum leiaute
Também nas Definições de Índice, você pode usar os campos correspondentes para exibir o estado dessas vistas, com uma caixa de seleção.
Os botões incorporados o levam diretamente à vistas problemática (abra a vista ou selecione no Navegador).
