Parâmetro de Área exposta nos Mapas de Superfície

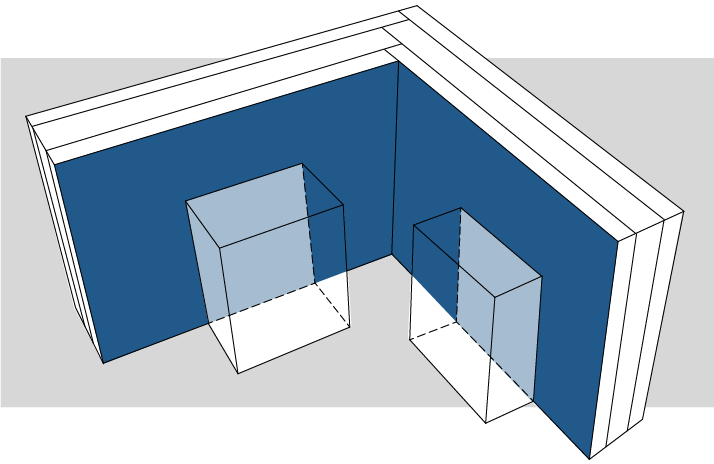

Área Exposta é a parte da superfície de um elemento que seja coberto por um plano de tinta. No seguinte diagrama, a área azul escura é considerada como “Exposta”, a área azul clara é considerada como “Coberta”.
Você pode definir exatamente o que conta como exposto, usando o controle Reduzir Área Exposta nas Definições de Esquema da sua Lista de Superfícies.

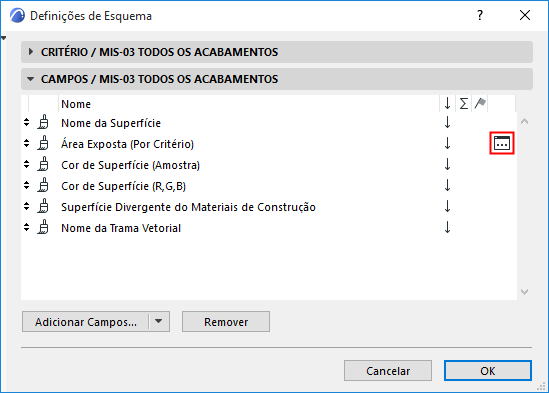

1.Em Definições de Esquema, Painel Campos: encontre o campo Área Exposta (Por Critério).

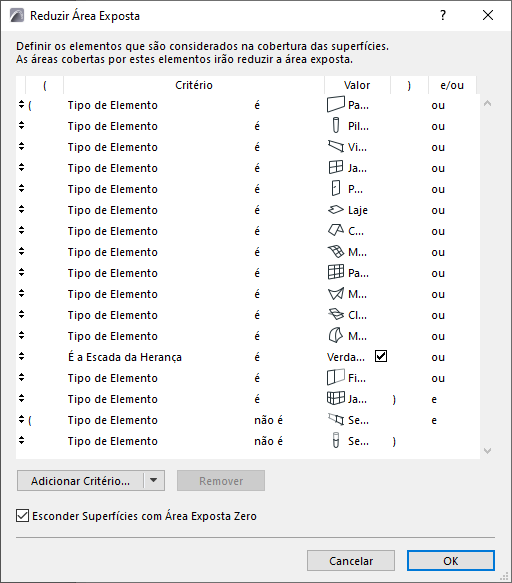

2.Clique no botão para abrir a caixa de diálogo Reduzir Área exposta.
3.Defina quais elementos estão cobrindo elementos (ou seja, devem cobrir outras superfícies de elementos).
Por exemplo: elementos de construção normais são elementos de cobrimento: se estes se sobrepuserem à superfície de uma parede, a superfície dessa parede será coberta, e a área exposta da parede será proporcionalmente reduzida.
Entretanto, alguns elementos, embora cubram uma superfície, não devem ser considerados como elementos de cobertura. Neste exemplo: objetos, luminárias e zonas não devem afetar a área exposta de uma parede, então estes nãoestão listados aqui:
Esconder Superfícies com Área Exposta Zero
Esta opção é assinalada por predefinição. Isso significa que as áreas não expostas, com área visível zero, não são mostradas no mapa.
Superfície Divergente do Materiais de Construção
Este campo é exibido no mapa como uma caixa de seleção (por exemplo, intitulado "Pintado") para indicar que foi "pintado por cima" com uma sobreposição.
Nota: Este campo não é avaliado para Aberturas, que não possuem Materiais de Construção.
