Adicionar Criterios: Quais elementos devem ser listados?

Use o painel Critérios das Definições de Esquema para definir os Critérios de Elemento/Componente/Superfície para listagem.

1.Abrir Definições do Esquema

2.Clique em Adicionar Critério.

•Por padrão, esse botão abre a lista de Parâmetros & Propriedades disponíveis no projeto (a lista pode ser filtrada dependendo de outros critérios que você já tenha escolhido)

•A seleção de critérios é comum a várias funções. Para uma descrição, consulte: Definir Critérios do Elemento.

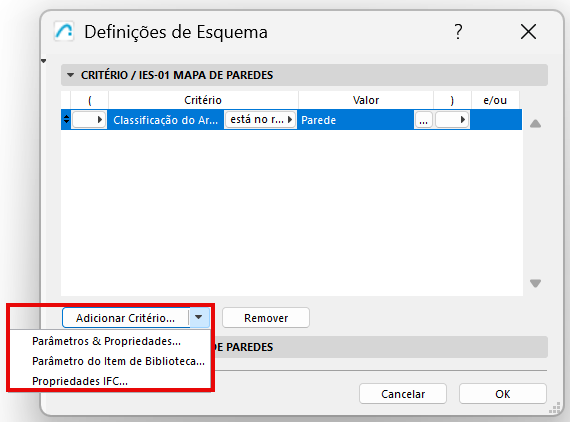

•Ou use a janela pop-up do botão Adicionar Critérios para acessar os Itens da Biblioteca ou Propriedades IFC:

Campos e Critérios Adicionais: Parâmetros do Item de Biblioteca

Definir Critérios do Elemento Usando Dados IFC

Definição de Critérios Complexos

•Para listar vários Tipos de Elementos, você deve uni-los com uma declaração OU.

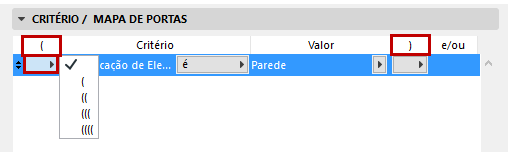

•Se necessário, use as colunas Abrir parênteses e Fechar parênteses  das Definições de Esquema para definir critérios aninhados para esquemas mais complexos.

Cada “abertura” tem de ter um “fechamento” correspondente, para que o esquema seja lógico. Se existir um erro na lógica dos seus parêntesis, aparece o aviso Critério inválido! no fundo do painel.

Exemplo de Critérios Complexos

Suponha que você deseja listar todas as Paredes, Lajes e Pilares que estão em um Vegetal particular.

Para atender a esse critério, um elemento deve:

1.ser uma Parede OU uma Laje OU um Pilar.

E

2.ser localizada na camada em particular

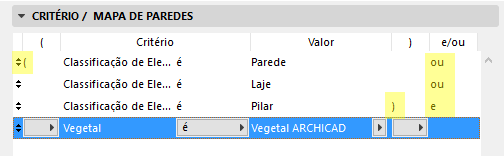

Observe os parênteses na imagem abaixo, que encerram o grupo de três tipos de elementos.
