Parâmetro

Descrição Curta

Descrição Longa

Ângulo de Inclinação Parede Cor­tina

Ângulo de inclina­ção da parede cor­tina

Mesmo valor que o parâmetro "Ângulo de Inclinação" geral.

Compri­mento

Comprimento do elemento da Parede Cortina.

Número de Painéis

Número de painéis na parede cortina

Ângulo Padrão

Ângulo de Rotação das Linhas da Gre­lha medida no sen­tido horário da coluna das Linhas da Grelha. Este ângulo está estabe­lecido nas Defini­ções do Esquema da Parede Cortina/painel Padrão da Grelha, nas Linhas.

Área de Superfície Incluindo Contorno

Área de superfície da Parede Cortina, incluindo a área de superfície das suas Estruturas de mol­dura.

Se as Estruturas de moldura estiverem em "Grelha Interior" (Definições de Parede Cortina/Sistema Parede Cortina/Colocação de Membro: Colocar Estrutu­ras da Moldura "Interior"), então este parâmetro é igual ao parâmetro geral de Área de Superfície para a Parede Cor­tina.

Se as Estruturas da Borda estiverem em "Grelha Exterior" ou "Centrar pela Gre­lha", o valor deste parâmetro excederá o parâmetro de Área de superfície geral, uma vez que as Estruturas da Borda se encontram fora da linha da borda.

Se você usar um Tipo de Estrutura Invisí­vel para as suas Estruturas da Borda (Definições de Parede Cortina/Sistema Parede Cortina/Estruturas: Borda), o valor deste parâmetro será menor ao do parâmetro geral de Área de Superfície.

Compri­mento Total do Con­torno da Estrutura

 Comprimento total de todas as estrutu­ras ao longo do con­torno externo da parede cortina

Estruturas com a classe de Estrutura defi­nida como "Divisão" não são contados

Compri­mento Total da Estrutura Personali­zada

 Comprimento total de todas as Estrutu­ras com a classe de Estrutura definida como "Personali­zado"

 A edição dos parâmetros de uma Estru­tura a altera para "Personalizado"

Compri­mento Total das Estrutu­ras

Total de comprimen­tos de todas as estruturas na Parede Cortina. Se a forma da Estru­tura não estiver uni­forme, o valor do comprimento da Estrutura é calcu­lado pela média dos seus comprimentos mais curtos e mais compridos.

  Se a forma da Estrutura não estiver uni­forme, o valor do comprimento da Estru­tura é calculado pela média dos seus comprimentos mais curtos e mais compri­dos

Compri­mento Total das Estrutu­ras Perten­centes ao Eixo Princi­pal

Comprimento total das estruturas ao longo do eixo princi­pal (vertical)

O eixo principal corresponde às "colunas" da grelha da Parede Cortina.

Compri­mento Total das Estrutu­ras Perten­centes ao Eixo Secun­dário

Comprimento total das estruturas ao longo do eixo secundário (hori­zontal)

O eixo horizontal corresponde às "linhas" da grelha da Parede Cortina.

Área Total da Superfí­cie de Pai­nel

Área total da super­fície da parede cor­tina. A Área da Superfície de Pai­nel Total é vista se visualizar a Parede Cortina no modo de Edição, apenas com os Painéis visíveis.

 Não inclui a superfície das estruturas entre os painéis.

Área Total da Superfí­cie dos pai­néis de revesti­mento Leste

Soma de todos os painéis da Parede Cortina voltados para o leste. A "dire­ção de face" é baseada no vetor normal de cada superfície do pai­nel, em sua proje­ção na planta.

Consulte também Abreviatura de Orienta­ção.

Área Total de Superfí­cie dos Pai­néis Voltados para o Norte

A soma de todos os painéis da Parede Cortina voltados para o Norte. A "direção de face" é baseada no vetor normal de cada superfície do pai­nel, em sua proje­ção na planta.

Área Total da Superfí­cie dos Pai­néis Voltados para o Nor­deste

A soma de todos os painéis da Parede Cortina voltados para o Nordeste. A "direção de face" é baseada no vetor normal de cada superfície do pai­nel, em sua proje­ção na planta.

Área Total da Superfí­cie dos Pai­néis Voltados para o Noro­este

A soma de todos os painéis da Parede Cortina voltados para o Noroeste. A "direção de face" é baseada no vetor normal de cada superfície do pai­nel, em sua proje­ção na planta.

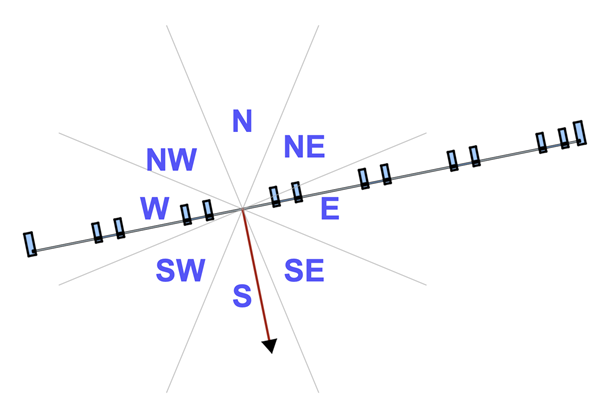

Área Total da Superfí­cie dos Pai­néis Voltados para o Sul

A soma de todos os painéis da Parede Cortina voltados para o Sul. A "dire­ção de face" é baseada no vetor normal de cada superfície do pai­nel, em sua proje­ção na planta.

Área Total da Superfí­cie dos Pai­néis Voltados para o Sudeste

A soma de todos os painéis da Parede Cortina voltados para o Sudeste. A "direção de face" é baseada no vetor normal de cada superfície do pai­nel, em sua proje­ção na planta.

Área Total da Superfí­cie dos Pai­néis Voltados para o Sudoeste

A soma de todos os painéis da Parede Cortina voltados para o Sudoeste. A "direção de face" é baseada no vetor normal de cada superfície do pai­nel, em sua proje­ção na planta.

Área Total da Superfí­cie dos Pai­néis Voltados para o Oeste

A soma de todos os painéis da Parede Cortina voltados para o Oeste. A "direção de face" é baseada no vetor normal de cada superfície do pai­nel, em sua proje­ção na planta.
