Parâmetro

Descrição Curta

Descrição Longa

Ângulo de Inclinação Moldura da Parede Cor­tina

Ângulo de inclina­ção da Moldura no plano da parede cortina

P.ex. 0 ou 90 graus para molduras posi­cionadas ortogonalmente, outros ângu­los para molduras diagonais (independentemente de a própria Parede Cortina ser inclinada.)

Classe de Estrutura

Borda, Montante, Canto, Travessa, ou Personalizado

Atribui Classe de Estrutura clicando nas estruturas na janela de Pré-visualização no painel Padrão de Grelha e Pré-visuali­zação das Definições do Sistema Parede Cortina - Página Esquema.

As estruturas da classe "Personalizado" foram personalizadas individualmente, usando as Definições da Estrutura, aces­síveis através do Modo de Edição da Parede Cortina.

Profundi­dade da Estrutura

Profundidade do perfil da Estrutura

Estabelecidos no painel Tipo e Geometria da Estrutura das Definições de Estrutura da PC.

Compri­mento Estrutura

Comprimento da Estrutura.

Tipo de Estrutura

Tipo de Estrutura (p.ex. Pele de Vidro, Genérico)

Estabelecidos no painel Tipo e Geometria da Estrutura das Definições de Estrutura da PC.

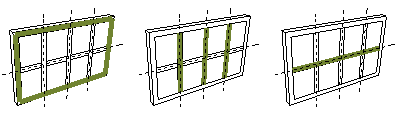

Localização

A posição da Estru­tura em relação à Parede Cortina: Contorno, Vertical, Horizontal, ou Dia­gonal.

Altura do Perfil

Altura do perfil da Estrutura.

Se o Tipo de Estrutura é um elemento de perfil (por exemplo, Perfil Pele de Vidro Editável).

Largura Perfil

Largura do perfil da Estrutura.

Se o Tipo de Estrutura é um elemento de perfil (por exemplo, Perfil Pele de Vidro Editável).

Perfil LxA

Dimensões de lar­gura e altura do per­fil da Estrutura.

Se o Tipo de Estrutura é um elemento de perfil (por exemplo, Perfil Pele de Vidro Editável).

Superfícies

Superfície atribuída à Estrutura.

Do Material de Construção da Estrutura. Pode ser substituída nas Definições da Estrutura da Parede Cortina.
