Glossário de Termos de Cotagem
Pontos de referência são nós temporários que você cria em elementos durante o processo de criação das cotas; eles desaparecem depois que você clica para posicionar a cadeia de cotas.
•Pontos de referência redondos: os pontos das cotas resultantes serão associativos.
•Pontos de referência Retangulares: Os pontos das cotas resultantes serão estáticos (os valores das cotas não serão atualizados automaticamente).
Consulte também Cotas Estáticas.
A Cadeia de Cotas aparece depois de clicar com o cursor Martelo, no final do processo de dimensionamento.
Uma cadeia de cotas consiste em
•uma linha de cota, ao longo do comprimento do elemento;
•linhas de chamada (perpendicular à linha de cota), se as Definições de Cota foram definidas para as visualizar;
•pontos de cota (onde a linha de cota intercepta as linhas de chamada).
Um segmento de cota liga dois pontos de cota adjacentes e inclui o texto de cota.

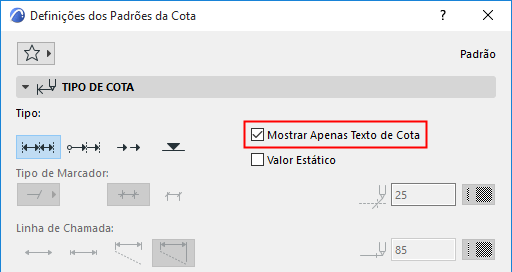

Com cota Linear, Radial e Angular, você tem a opção de Mostrar Apenas o Texto de Cota.
Para essas cotas, você pode exibir uma linha de cota (apenas na tela) como uma forma de ajudar a edição: ative isso em Visualização > Opções de Visualização na Tela > Linha de Referência da Cota.
