Disponível com Archicad Collaborate
Para qualquer elemento do Traçado selecionado: clique em uma aresta, nó ou linha de referência para acessar os comandos da paleta de contexto.
Nota: Ative as Linhas de Referência MEP em vistas 2D a partir de Visualização > Opções de Visualização na Tela.
Ajustar os elementos do Traçado uns aos outros

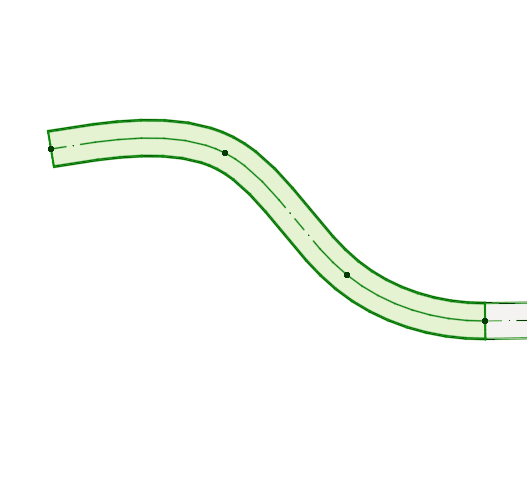

A partir da linha de referência:

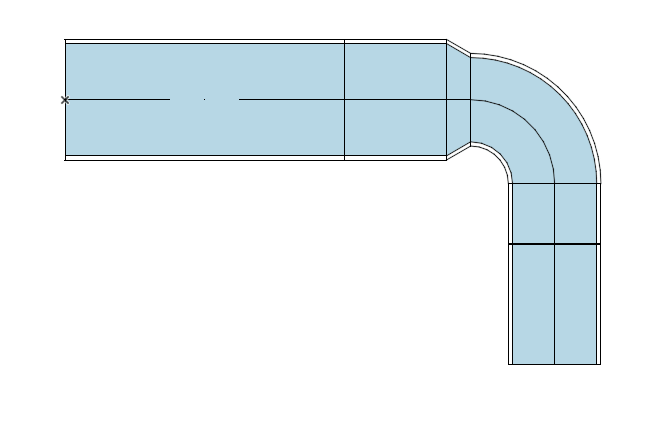

1.Selecione Inserir novo nó.
2.Arraste para criar um novo nó e altere a forma do Traçado.

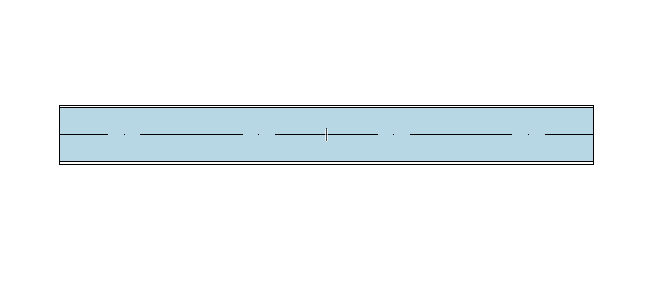

Arraste o nó da conexão ou insira valores no Orientador. Isso modifica o comprimento do segmento.

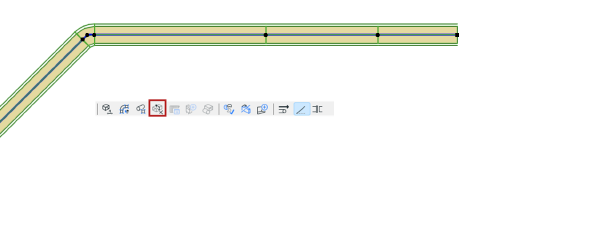

1.Selecione um ou mais traçados MEP.
2.Na barra de ferramentas MEP, no menu Modelagem ou no menu de contexto: clique em Eliminar nós MEP não utilizados.
Esse comando apaga todos os nós não utilizados nos traçados selecionados, ou seja, os nós que ficam entre dois segmentos com a mesma geometria e que não foram usados para conectar outro elemento.

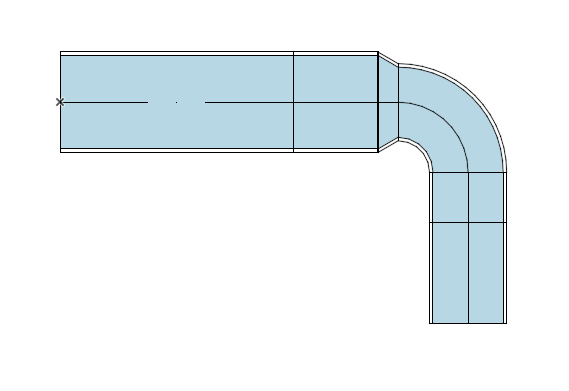

Introduza o valor pelo qual pretende elevar o Traçado.

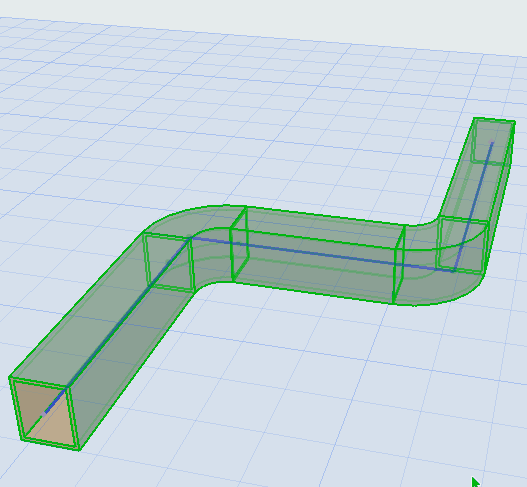

Use o comando Arrastar para alterar a elevação do Traçado no eixo Z.

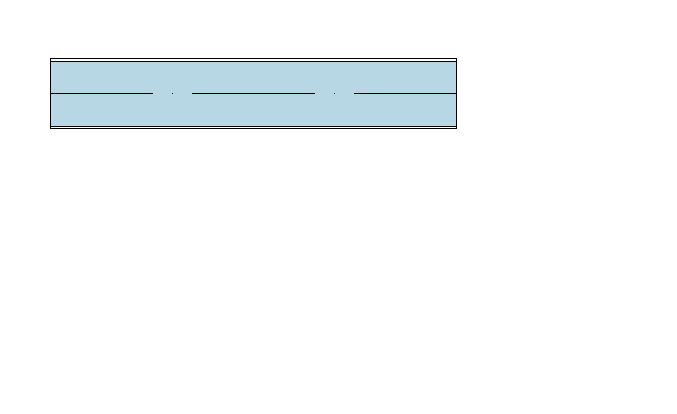

Disponível no final de um segmento reto não conectado.
1.Selecione o elemento.
2.Clique na linha de referência.

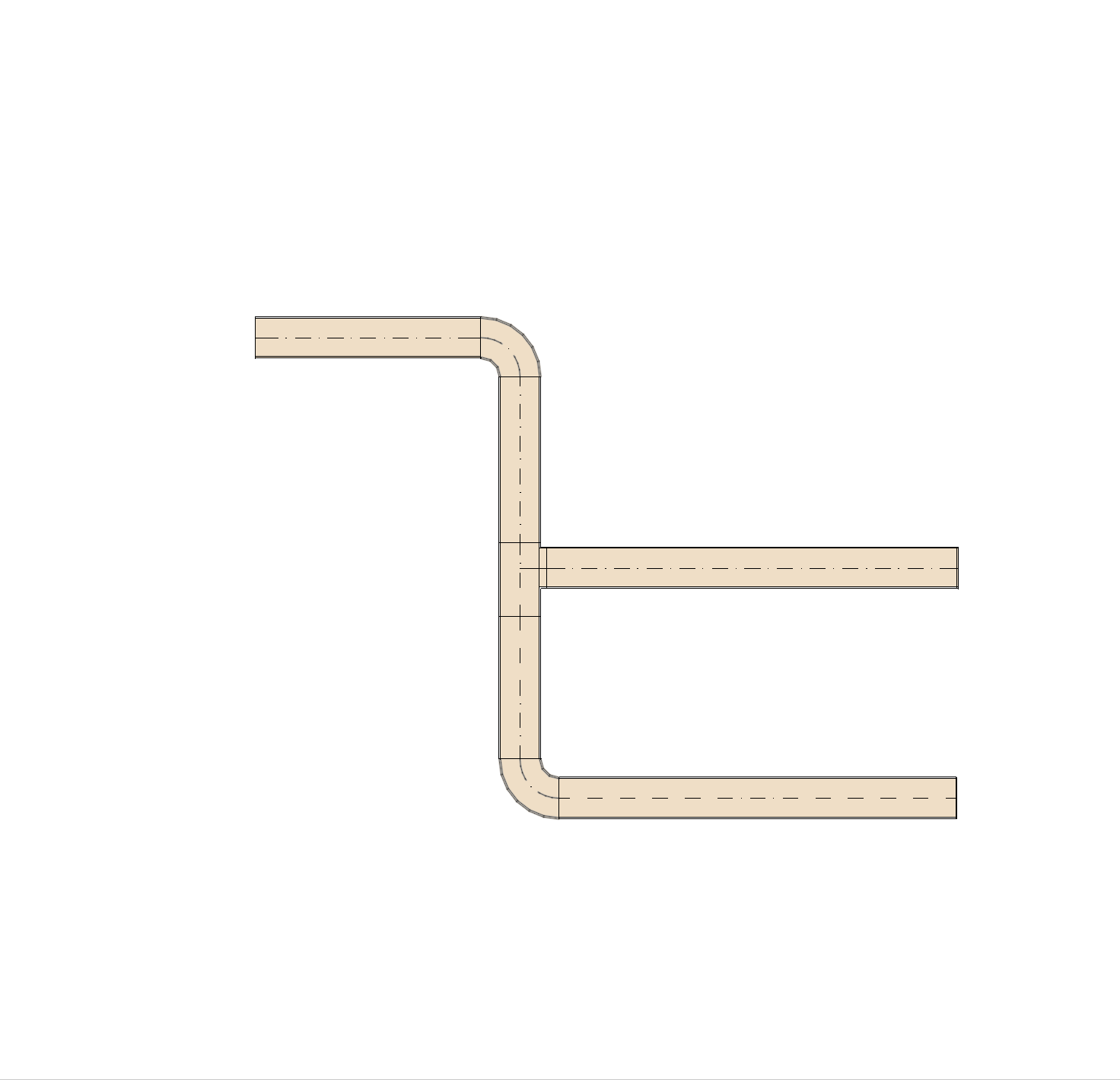

3.Na paleta de contexto, selecione "Afastamento de segmento" para movê-lo.
Nota: O afastamento também funciona em segmentos de ramais (exceto em traçados inclinados e se vários traçados estiverem anexados ao traçado)
Consulte também Editar diâmetro do segmento - com paleta de contexto.

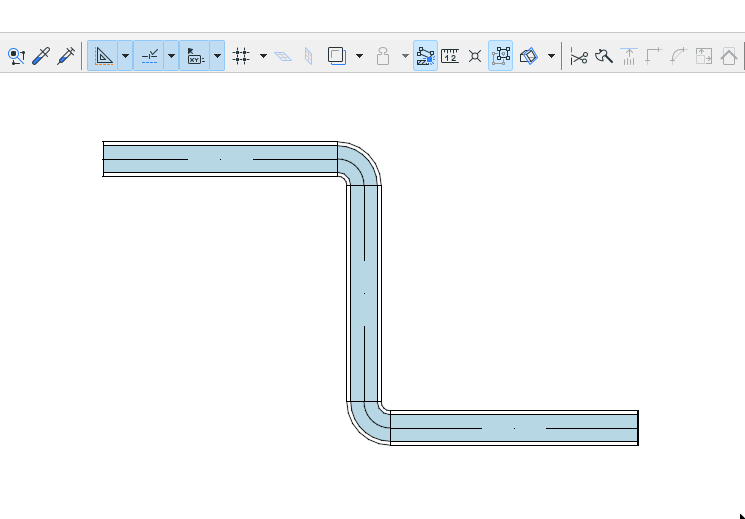

1.Selecione o traçado que você deseja dividir.
2.Selecione o comando Edição > Dar nova forma > Dividir, ou o ícone de machado na barra de ferramentas.
3.Desenhe uma linha temporária de divisão.
Nota: Na janela 3D, um plano de divisão vermelho é mostrado como feedback.
4.Clique em qualquer um dos lados da linha/arco de divisão com o cursor Olho.
5.Os elementos do lado onde clicou mantêm-se selecionados, enquanto que os elementos do outro lado são desselecionados.
Ajustar os elementos do Traçado uns aos outros

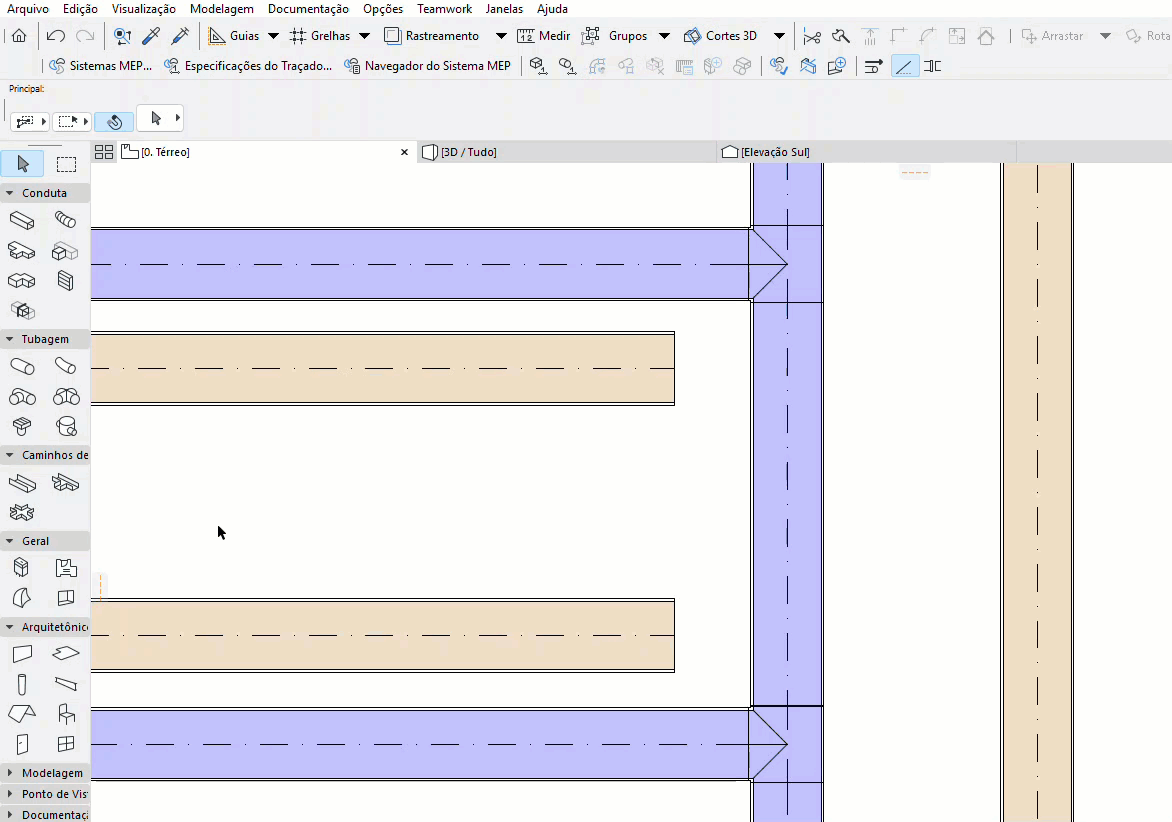

Você pode usar o comando Edição > Remodelar > Ajustar para estender ou aparar elementos do trabalho MEP entre si.
Ou use o comando Ajustar para gerar uma conexão de ramal: se um ou mais elementos do traçado forem ajustados a outro do mesmo tipo, onde uma conexão válida poderia se formar, ela se formará.
Consulte Também Ajustar Elementos.

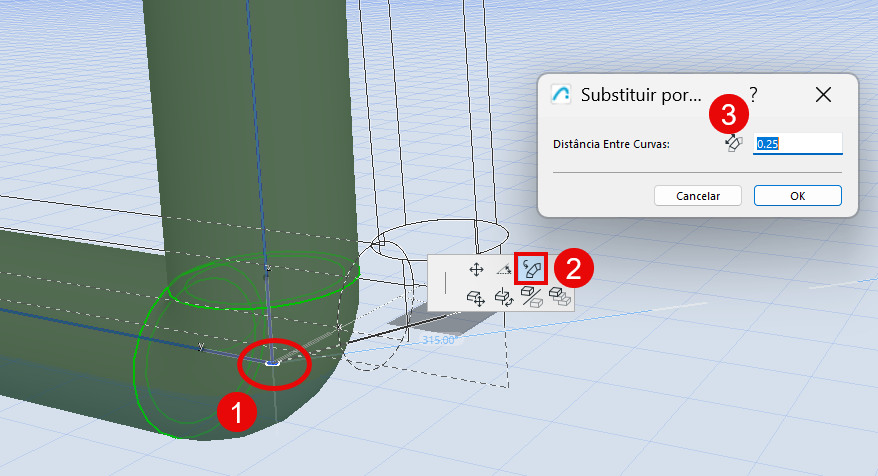

Converta um cotovelo em dois cotovelos separados:
1.Selecione uma curva
2.Clique em seu nó central para acessar a paleta de contexto e escolha o comando: Substituir por duas curvas
3.Na caixa de diálogo, insira a distância necessária e clique em OK
