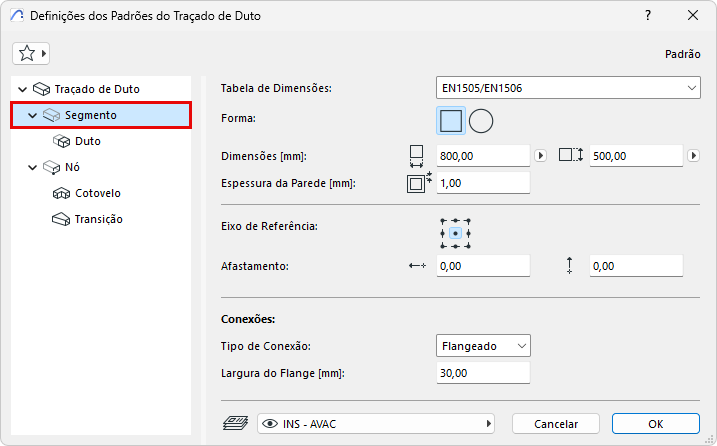

Definições de Segmento de Traçado

Disponível com Archicad Collaborate

Tabela de Dimensões

Escolha uma tabela de dimensões. (Definir tabelas em Especificações do Traçado.)

Forma

(Apenas Duto:) Escolha uma seção transversal: Retangular ou Circular.

Dimensões

•(Apenas Duto:) Para retangular: Insira as dimensões da Seção Transversal.

•Escolha um padrão de dimensão circular nas suas Tabelas de Dimensões definidas. Consulte Especificações do Traçado.

Nota: É possível personalizar a seção transversal de qualquer segmento durante a entrada - consulte Alterar o parâmetro do Traçado em tempo real.

Espessura da Parede

Espessura da parede do elemento MEP.

Alinhamento e afastamento

Consulte Editar linha de referência do segmento - alinhamento e afastamento

Tipo de Conexão

Escolha o tipo apropriado (por exemplo, flangeado, soldado, simples) - isso varia de acordo com o tipo Traçado. Insira uma largura/diâmetro, conforme aplicável.

Os cotovelos e nós do segmento usarão essas conexões adequadamente.

Nota: Quando você inicia um elemento de traçado a partir de um objeto MEP autônomo, o elemento de traçado "herda" automaticamente o tipo de conexão do objeto, em vez do tipo de conexão definido para o elemento de traçado.
