Adicionar Sistema MEP ao Navegador do Sistemas

Disponível com Archicad Collaborate

1.Abra o Navegador do Sistema MEP

•no menu Janela> Paletas ou

•use o atalho da barra de ferramentas do MEP

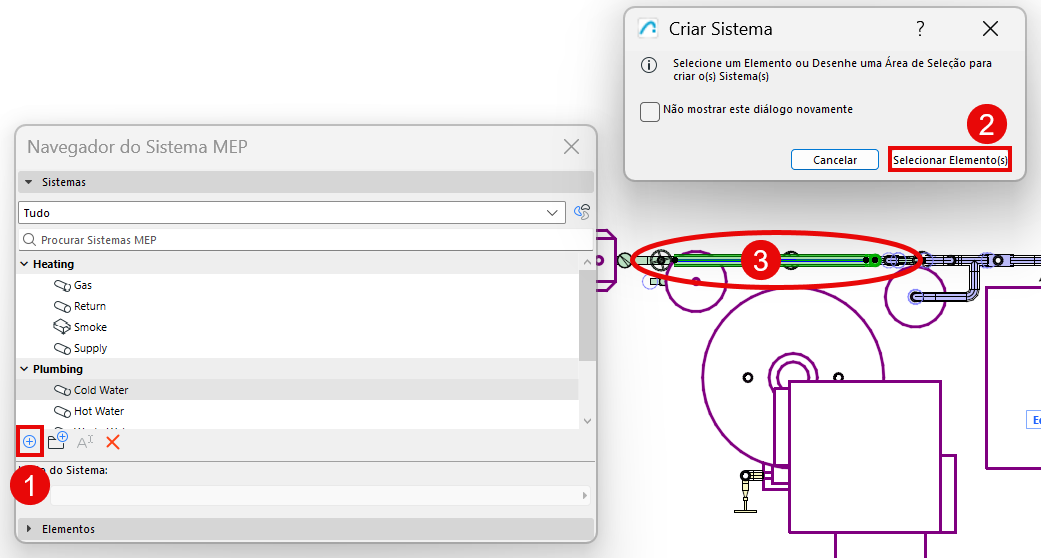

2.No Navegador do sistema, clique em "Mais" [+]

3.Na caixa de diálogo que aparece, clique em Selecionar Elementos.

4.Selecione elementos do Sistema OU ponto inicial do sistema:

No modelo, faça um dos seguintes procedimentos:

•Selecione o ponto inicial do sistema (um elemento MEP como ponto inicial para sistemas de dutos ou tubos: sua porta representa de onde o ar ou o fluido virá)

–O elemento do ponto inicial deve ser a extremidade aberta de um traçado ou um equipamento ou acessório conectado (não um terminal).

–Para ver as Terminações e Conexões Abertas nas vistas em 2D, ative a opção Conexões MEP Abertas em Visualização > Opções de Visualização na Tela.

•OU selecione um ou mais elementos MEP para fazer parte do sistema

Dica: Você pode selecionar elementos de diferentes sistemas MEP; cada sistema será adicionado separadamente

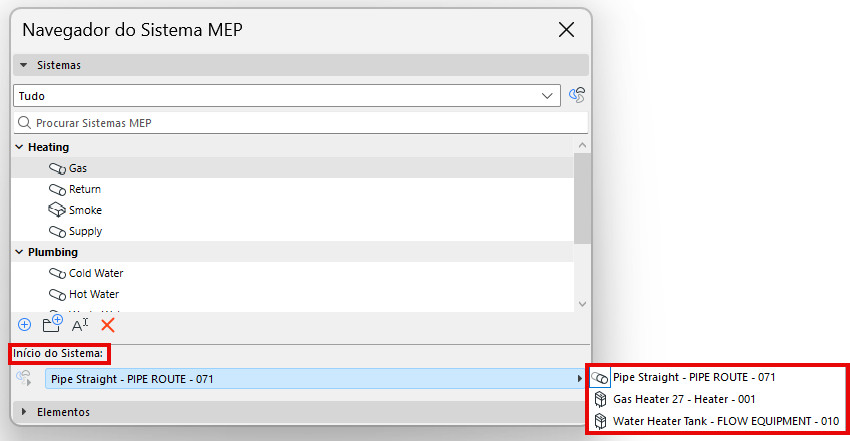

•Para cada sistema, escolha um ponto de partida válido no menu suspenso Início do Sistema

Nota:  Se você posteriormente eliminar o ponto de partida do Sistema (por exemplo, adicionar um terminal à extremidade aberta), este será excluído do navegador, porque não tem uma extremidade aberta. Um alerta permitirá que você desfaça isso ou continue. Nesse caso, você poderá adicionar o Sistema ao navegador posteriormente usando um ponto de início diferente.

5.O novo sistema é adicionado ao navegador em um "Novo grupo"

6.Renomear ou organizar sistemas ou grupos

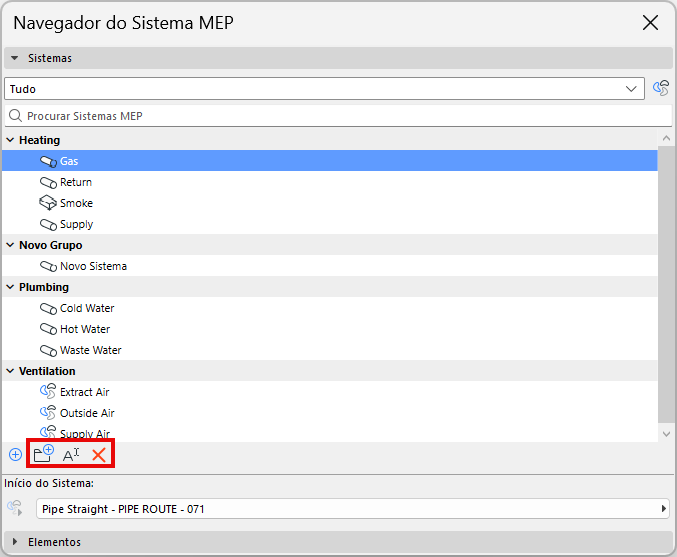

•Use os ícones de comando para renomear ou apagar qualquer grupo ou sistema selecionado

•Para adicionar um sistema a um grupo diferente: Clique e arraste o sistema para um nome de grupo diferente
