Verificador do Modelo MEP para ventilação da zona
Para um modelo MEP, você pode definir os requisitos de ventilação por zona. Em seguida, use verificações integradas para garantir que seus elementos MEP (terminais) forneçam o fluxo de ar de suprimento e exaustão necessário.
Definir zonas com parâmetros de ventilação
Crie as zonas necessárias no modelo.

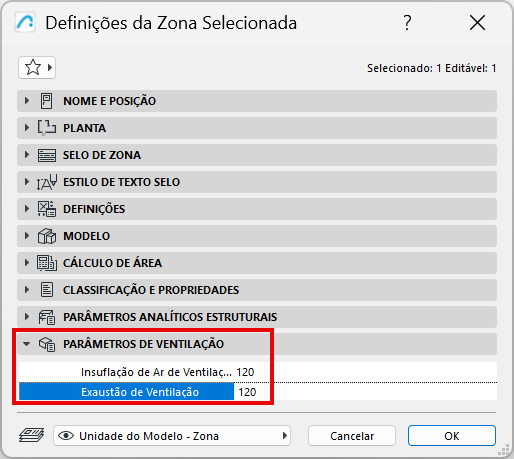

Em Definições de Zona, insira valores para seus parâmetros de Suprimento de Ar de Ventilação e Exaustão de Ventilação:
Definir terminais com parâmetros de fluxo de volume
1.Modele o sistema HVAC, incluindo os terminais.

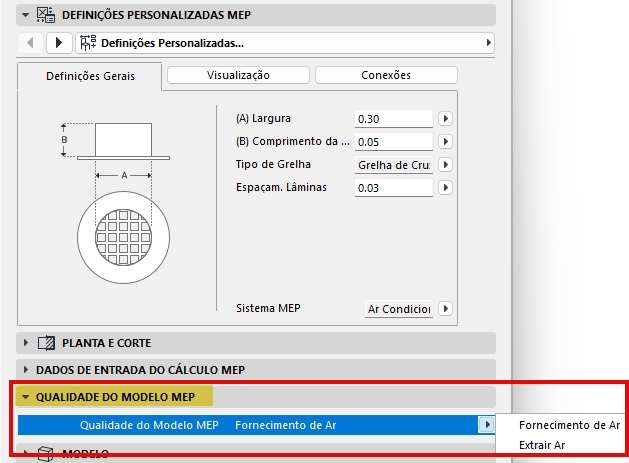

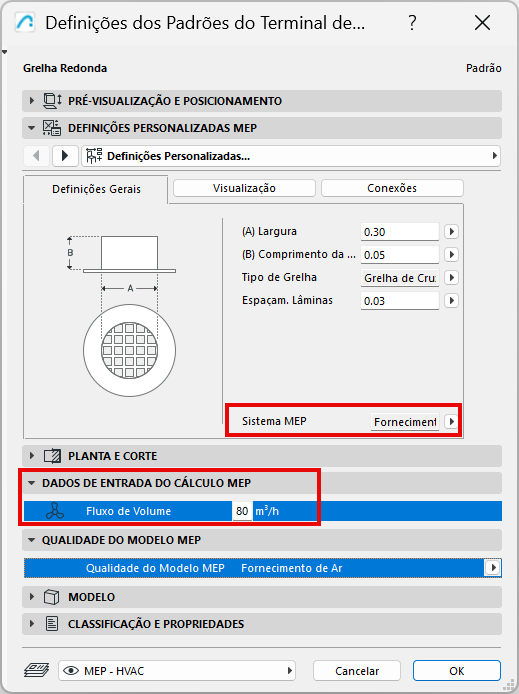

2.Para cada terminal, insira os dados de fluxo de volume e seu Sistema MEP (Ar de Suprimento ou Exaustão) no painel de Dados de Entrada de Cálculo MEP da caixa de diálogo Definições do Terminal.
Executar a verificação de qualidade do modelo MEP
Execute uma verificação para garantir que o equipamento terminal colocado no modelo atenda aos parâmetros das zonas para ventilação adequada. A verificação considerará qualquer terminal que esteja parcial ou totalmente posicionado dentro de uma zona.
1.Na janela 3D/Planta/Corte:
•Abra Modelagem > Verificação do Modelo > Qualidade do Modelo MEP (ou o mesmo comando na barra de ferramentas MEP)
2.Verifique quais parâmetros (suprimento de ar, exaustão ou ambos) você deseja verificar em suas zonas.
3.Clique em Verificar.

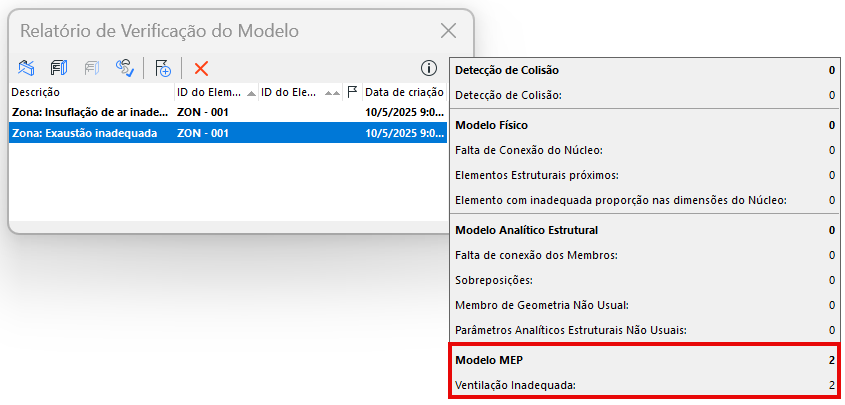

O Relatório de Verificação de Modelo lista todas as zonas cujos parâmetros de ventilação não foram atendidos. Visualize os elementos relacionados no modelo e crie Anotações conforme necessário.
Criar Anotação a partir do Relatório de Verificação do Modelo
Criar um mapa de zonas e seus requisitos de ventilação

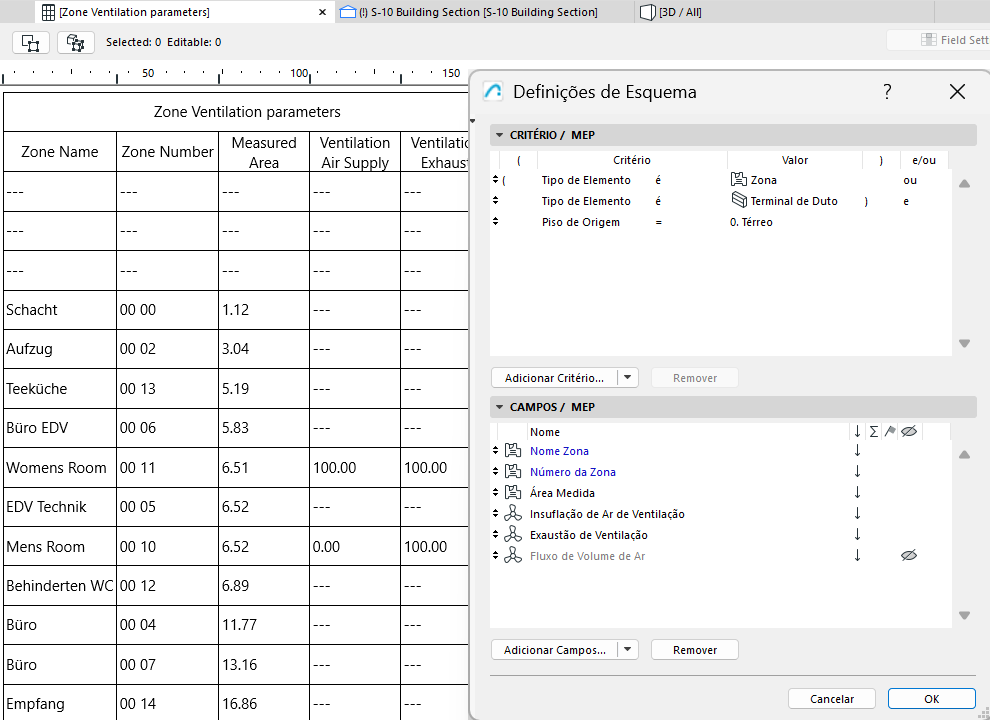

Você também pode listar as zonas, seus requisitos de ventilação e o fluxo de volume dos terminais relevantes no Mapa Interativo.
Verifique e edite os valores diretamente no Mapa, conforme necessário.
