Use comprimentos individuais para tubos e dutos

Disponível com Archicad Collaborate

Durante a modelagem, você pode preferir visualizar os traçados como um único elemento longo para manter uma aparência limpa do modelo. No entanto, para fins de documentação, pode ser mais útil visualizar e extrair os comprimentos reais dos segmentos do traçado.

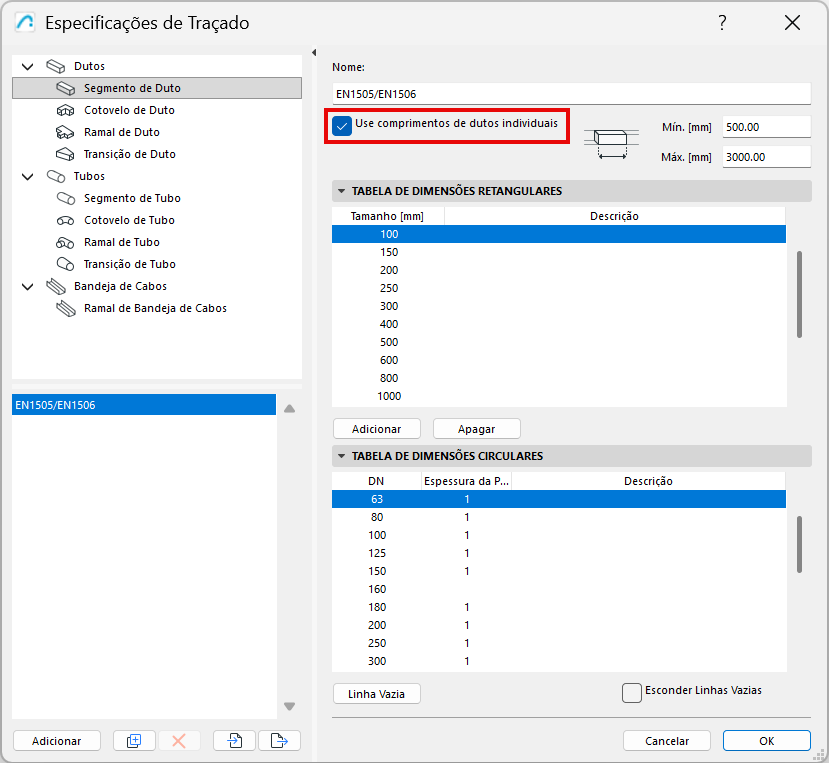

Para definir essa opção, abra Especificações do Traçado. (Consulte Especificações do Traçado para saber mais sobre essa caixa de diálogo)

Para segmentos de Tubos ou Dutos ou bandeja de Cabos:

•Marque a opção "Usar comprimentos individuais"

•Insira os comprimentos mínimo e máximo para refletir as especificações de comprimento do fabricante (por exemplo, para o seu tipo de duto)

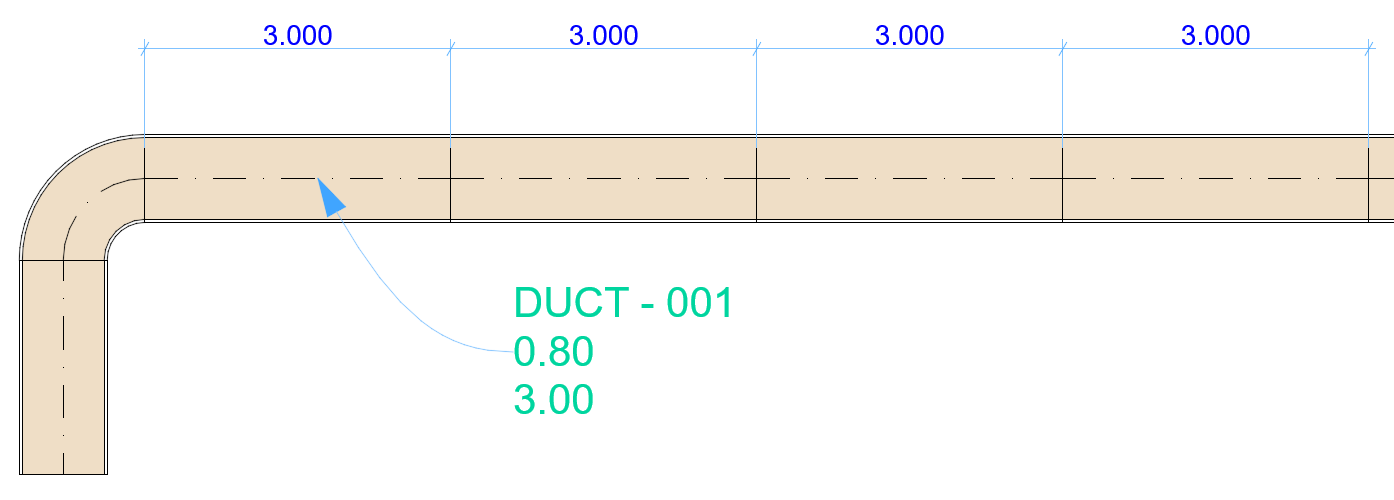

Agora o modelo exibe o comprimento de cada segmento com base nas especificações do seu traçado.

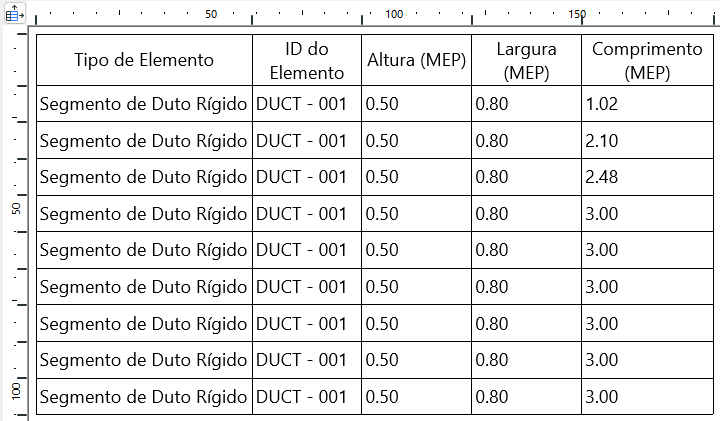

Você pode criar um rótulo para cada segmento separadamente e listá-los no Mapa Interativo.

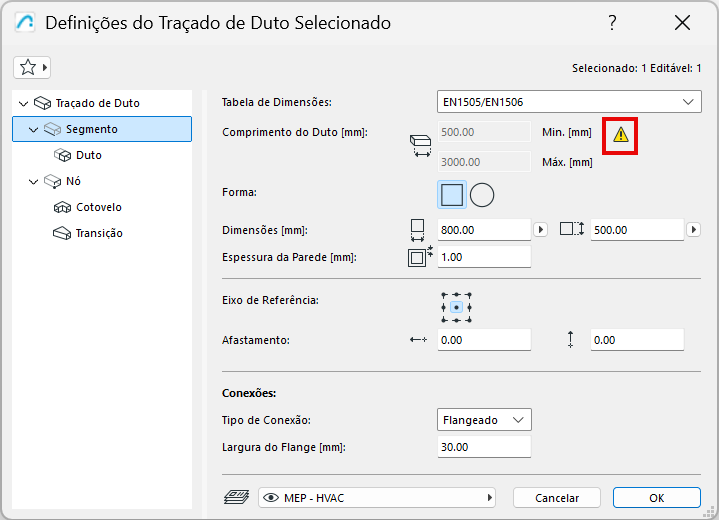

Com a opção "Usar comprimentos individuais" ativada: você ainda pode modelar qualquer geometria de traçado, mas se forem criados segmentos muito curtos, as Definições de Traçado irão alertá-lo:

Otimizando comprimentos de segmentos: ajustes automáticos

Na medida do possível, o MEP Designer otimizará automaticamente os comprimentos dos segmentos sempre que necessário. Se o segmento do traçado incluir um comprimento "restante" que esteja dentro de seu intervalo mínimo/máximo, conforme definido em Especificações de Traçado: O MEP Designer simplesmente o adiciona ao traçado.

Se o comprimento "restante" for menor que o comprimento mínimo, o MEP Designer o esticará até o comprimento mínimo. Esse alongamento extra é então subtraído da parte anterior (comprimento total).

A parte restante era muito curta, por isso foi estendida para igualar ao mínimo.
O segmento adjacente de comprimento total é cortado adequadamente.
