Definir a inclinação dos traçados MEP
Disponível com Archicad Collaborate
Editar inclinação durante a entrada
Modificar a inclinação no ponto selecionado
Editar inclinação durante a entrada

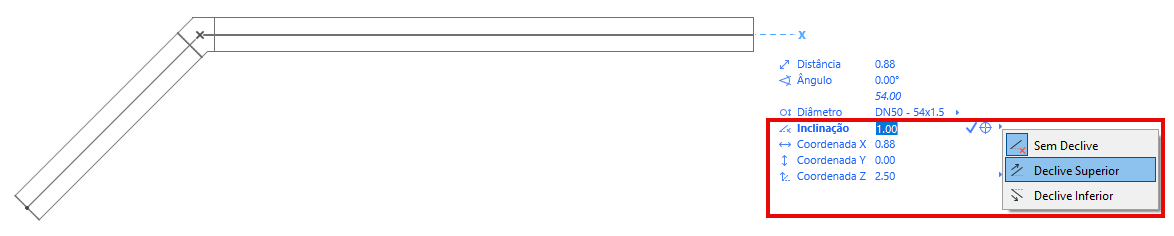

Durante a entrada do traçado, use o Rastreador para definir um valor de inclinação.
•Escolha "Inclinação para Cima" ou "Inclinação para baixo", ou
•Digite um valor (positivo para cima, negativo para baixo)
•Mesmo após uma mudança de elevação ao longo do traçado, a inclinação do traçado é mantida. Se você ajustar a coordenada Z, o traçado continuará na nova elevação, enquanto a inclinação permanecerá constante.

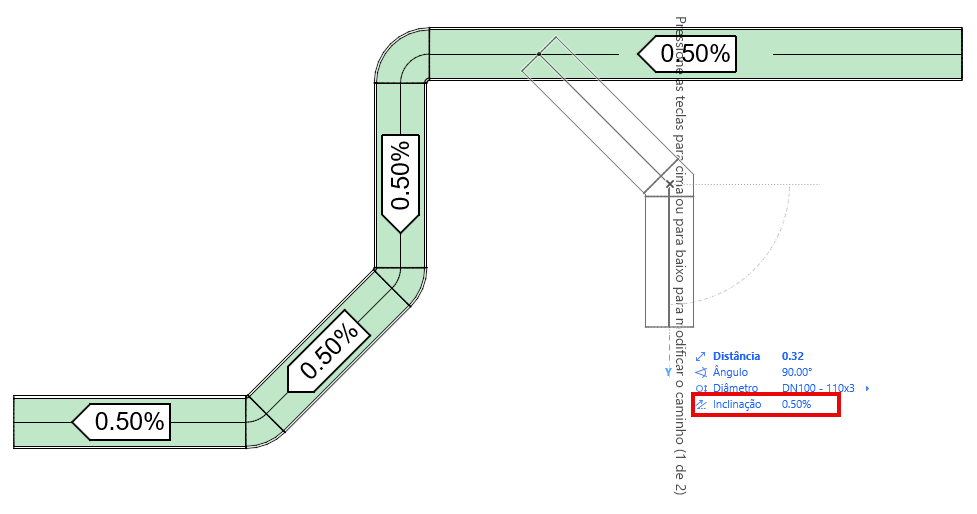

•Os novos segmentos de traçado ramificados também herdam a inclinação do traçado
Modificar a inclinação no ponto selecionado

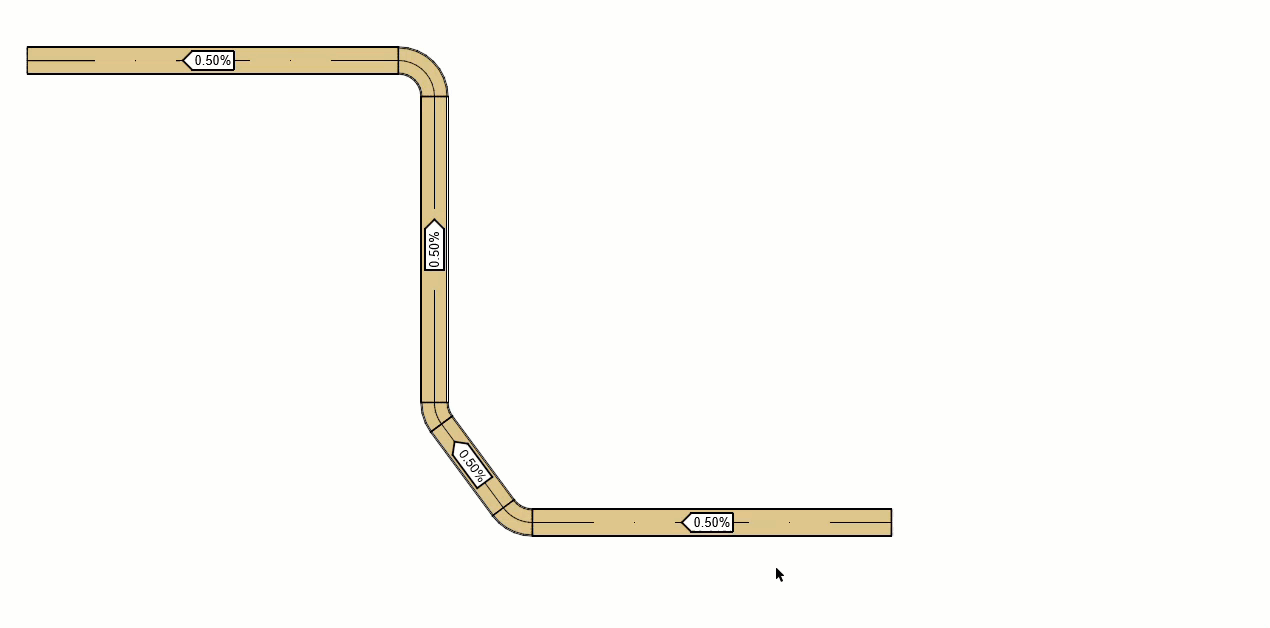

1.Selecione a extremidade aberta de um elemento de traçado.
2.Na paleta contexto, escolha Modificar inclinação no ponto selecionado.
3.Digite no Rastreador e altere o valor da inclinação.

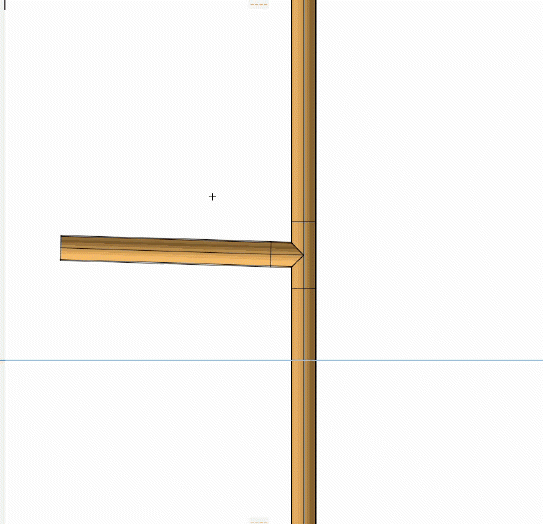

Você também pode alterar a inclinação de um traçado em um cotovelo ou em um ramal:
A elevação do traçado no ponto de clique não será alterada.

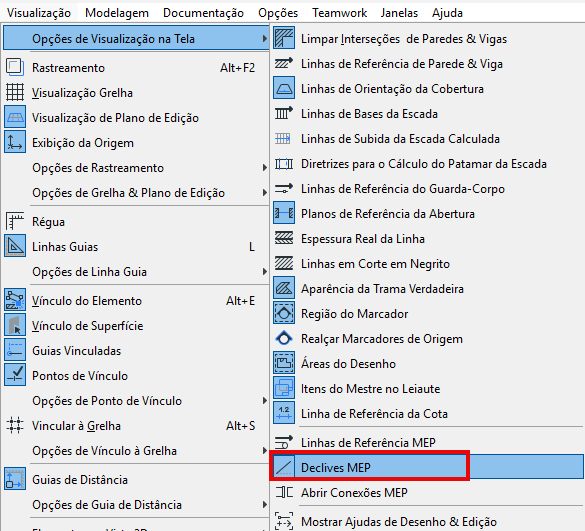

Ative Inclinação MEP em Visualização > Opções de Visualização na Tela.
•Na Planta, você vê a direção e o valor da inclinação do traçado
•Para um elemento do traçado selecionado, a Etiqueta de Informação também exibe o valor da inclinação
Nas vistas 3D e Cortes, os elementos do traçado selecionados exibem uma seta verde para indicar a direção da inclinação:
