Colocar Carga Concentrada

As Cargas Concentradas podem ser inseridas em:

•Membros 1D (nó ou borda)

•Membros 2D (nó, borda ou superfície)

1.Ative a ferramenta Carga Concentrada.

2.Nas Definições de Ferramenta ou Caixa de Informações: Selecione um Caso de Carga (consulte Definições de Ferramenta de Carga).

3.Enquanto você posiciona o elemento de Carga, o elemento hospedeiro potencial (Membro Analítico Estrutural) é destacado. Você também obtém uma pré-visualização de como ficará a carga após a colocação.

Nota: Se você estiver passando o mouse sobre vários elementos do hospedeiro, use a tecla TAB para alternar entre estes até que o correto seja destacado.

4.Clique para colocar.

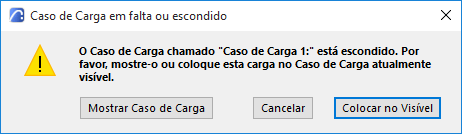

Nota: As Cargas são visíveis apenas se pertencerem ao Caso de Carga atualmente visível. Se você tentar colocar um elemento de Carga que não pertença ao Caso de Carga atualmente visível, você receberá uma notificação.

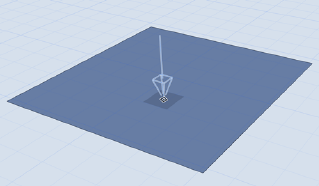

Colocando uma Carga Concentrada
