Colocar Carga Distribuída por Área

As Carga Distribuída por Área podem ser colocadas em toda a superfície do Membro 2D ou em qualquer parte deste.

1.Ative a ferramenta Carga Distribuída por Área

2.Nas Definições de Ferramenta ou Caixa de Informações: Selecione um Caso de Carga para o seu novo elemento Carga (consulte Definições de Ferramenta de Carga)

3.Selecione um método geométrico:

•Todo o Membro: Um único clique coloca uma Carga de Superfície sobre todo o Membro 2D. Essa Carga Distribuída por Área é associativa às bordas do Membro.

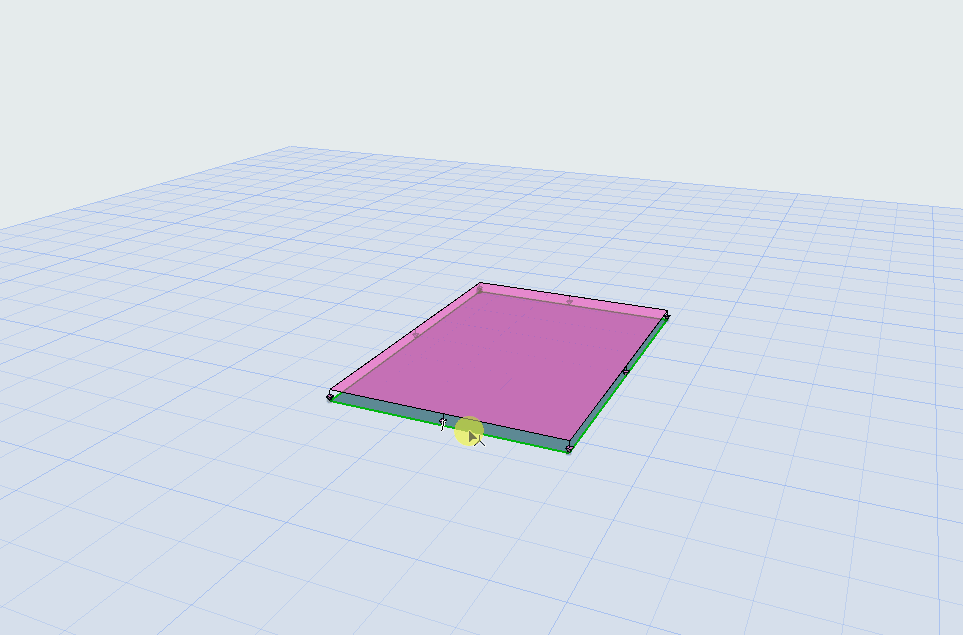

Carga Distribuída por Área Associativa (método de geometria do "Membro Inteiro")

•Retangular: Crie uma Carga retangular definindo dois cantos com dois cliques, sobre qualquer parte do Membro 2D. (Por exemplo, para representar a carga de equipamentos MEP.) Essa Carga Distribuída por Área não é associativa às Bordas do Membro. Esta se move com o Membro quando este é arrastado, mas não seguirá nenhuma alteração na geometria da borda.

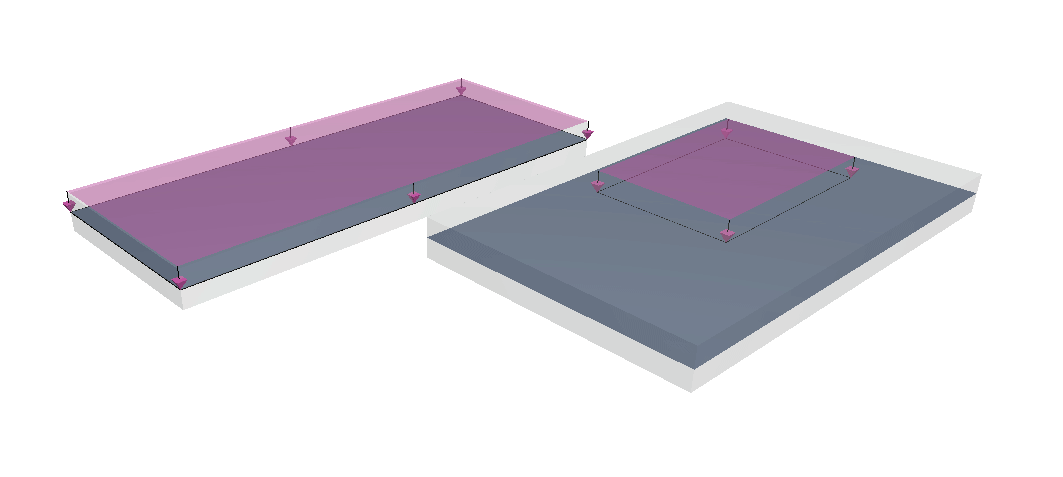

Carga Distribuída por Área Retangular: Não Associativa

Nota: As Cargas são visíveis apenas se pertencerem ao Caso de Carga atualmente visível. Se você tentar colocar um elemento de Carga que não pertença ao Caso de Carga atualmente visível, você receberá uma notificação.

Você também pode gerar cargas acidentais automaticamente nas zonas.

Consulte Criar/Atualizar Cargas Acidentais.
