Afastamento de 1D a 1D

O afastamento ocorre sempre em uma direção (uma para outra): os Membros que ajustam serão afastados para suas metas; os Membros alvos permanecerão inalterados.



AFASTAR MEMBRO 1D

Afastamento de 1D a 1D



BeamOffset1.png   BeamOffset2.png

Conectando Vigas: Antes e Depois de Ajustar o Afastamento

Opções de Afastamento de 1D a 1D

Vamos usar um exemplo de 2 vigas conectadas a um pilar. Cada viga tem uma seção transversal diferente e é colocada com excentricidade diferente no pilar.

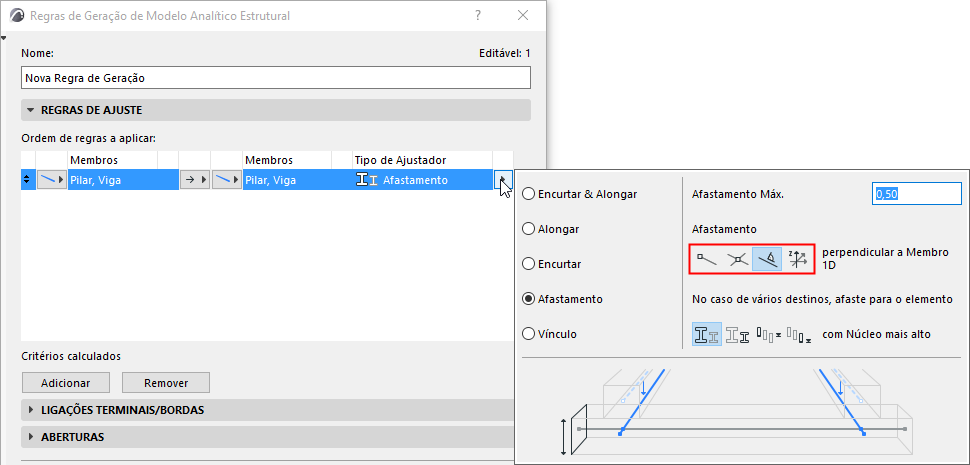

Clique na seta do Tipo de Ajustador de Afastamento para escolher as opções para o Afastamento 1D.

Defina a distância de afastamento máxima permitida.

Escolha uma das quatro opções de lógica de afastamento:


Cada opção é ilustrada na tabela abaixo.

Afastamento de 1D a 1D


para terminais Nó de Membro 1D

•Núcleo mais alto


Afastamento de 1D a 1D


para terminais Nó de Membro 1D

•Núcleo mais baixo


Afastamento de 1D a 1D


para interseção de Membros


Afastamento de 1D a 1D


perpendicular a Membro 1D

•Núcleo mais alto


Afastamento de 1D a 1D


perpendicular a Membro 1D

•Núcleo mais baixo


Apenas na direção Z Global

Verifique se o Membro 1D deve ser afastado apenas na direção Z global. Os afastamentos em outras direções não serão aplicados.

Consulte Também Opções de Afastamento No Caso de Múltiplos Destinos.
