O comando permite a importação em uma etapa de dados BIM que foram predefinidos em um arquivo de projeto externo (formato PLN, PLA ou TPL).
O seguinte conteúdo BIM é importado:
•Um Sistema de Classificação
•Qualquer propriedade pertencente ao Sistema de Classificação
•As predefinições do Tradutor IFC “Mapeamento” que se referem ao Sistema de Classificação:
–Mapeamento de Tipo para Importação IFC
–Mapeamento de Tipo para Exportação IFC
–Mapeamento de Propriedade para Exportação IFC
–Mapeamento de Propriedade para Importação IFC
Importar conteúdo BIM do arquivo de projeto
Use o comando Importar Conteúdo BIM para procurar qualquer arquivo de projeto que você tenha preparado ou baixado, que contenha o Sistema de Classificação necessário e outras definições.
1.Vá para Arquivo > Interoperabilidade > Classificações e Propriedades > Importar Conteúdo BIM.
2.Na caixa de diálogo Agrupar Dados BIM que aparece, procure qualquer arquivo de projeto (no formato PLN, PLA ou TPL) que contenha as definições de Mapeamento de Classificação/Propriedade /Tradutor IFC necessárias.
3.Clique em Abrir para importar estes dados.
Consulte também Condições para estar Baixando ou Importando Conteúdo BIM, abaixo.
Descarregar Dados BIM do Website
Com este comando, você procura e baixa um arquivo pré-configurado.
Esses arquivos, predefinidos para vários padrões internacionais, estão disponíveis no site da Graphisoft: https://www.graphisoft.com/downloads//BIM_Data.html
1.Vá para Arquivo > Interoperabilidade > Classificações e Propriedades > Descarregar o Conteúdo BIM.

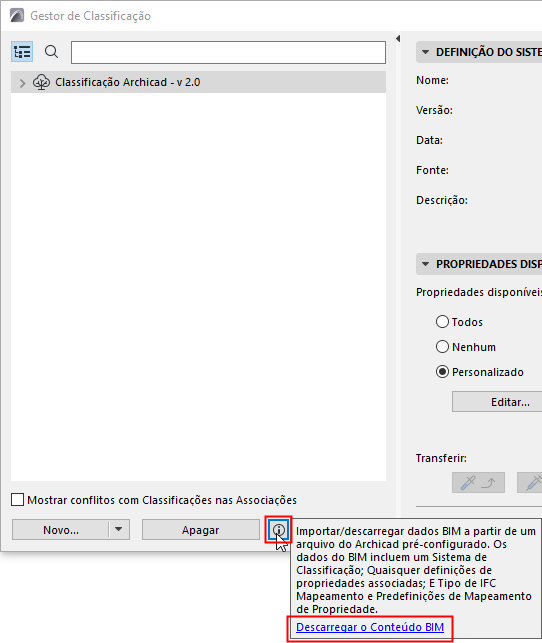

O mesmo vínculo está disponível a partir de:
–Gestor de Classificação
–Gestor de Propriedade
–Caixa de Diálogo Tradutores IFC
2.Isso leva você a um site da Graphisoft, onde você pode escolher um arquivo contendo definições padrão de Classificação/Propriedade/ Mapeamento.
3.Baixe o arquivo para qualquer localização.
4.Use Arquivo > Interoperabilidade > Classificações e Propriedades > Importar Conteúdo BIM para procurar e importar o arquivo baixado.
Condições para estar Baixando ou Importando Conteúdo BIM
A importação funcionará apenas se nenhum dos dados importados já existir no projeto receptor. Se os dados já existem, você receberá um aviso de que a importação falhou.
Consulte a Janela de Relatório do Archicad (percorra pela parte inferior da janela, conforme necessário) para ver quais dados estão em conflito.
Nesse caso, exclua os dados duplicados do seu projeto e, em seguida, use a opção Importar Conteúdo BIM novamente.
