Exportar Modelo 3D como Geometria 3D do Revit

Este comando exporta o conteúdo do modelo 3D para o Revit, gerando objetos RVT com geometrias precisas (incluindo cores verdadeiras) e propriedades.

1.Abra a janela 3D que contém a vista a ser exportada. As Definições de Vista, incluindo a Exibição Parcial da Estrutura, afetam o conteúdo do objeto exportado. As Sobreposições Gráficas são ignoradas.

2.Faça um dos seguintes procedimentos:

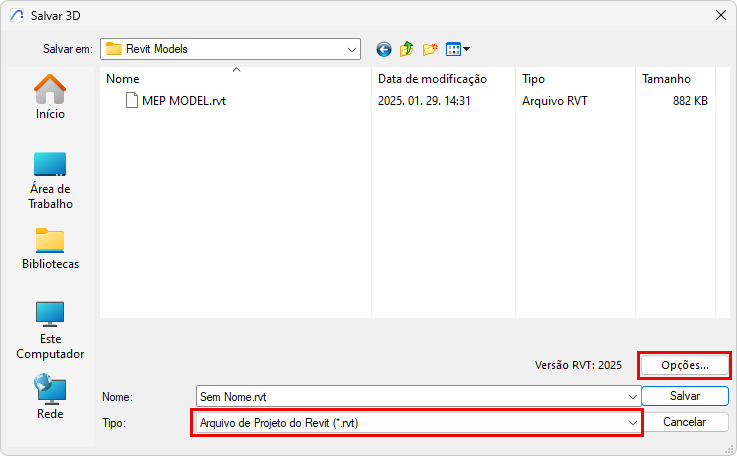

–Use Arquivo > Salvar Como, e escolha o formato de arquivo RVT.

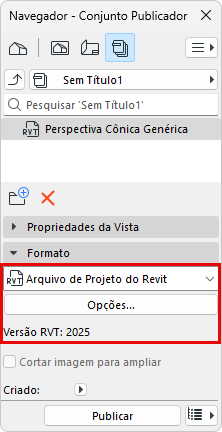

–Adicione a vista 3D a um Conjunto Publicador e defina seu formato para arquivo de projeto do Revit.

Salvar o arquivo como RVT, ou publicar a vista no formato RVT

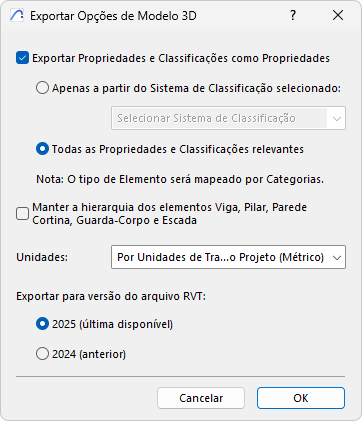

3.Clique em Opções para abrir a caixa de diálogo Opções de Exportação do Modelo 3D.

–Exportar Propriedades e Classificações como propriedades: Marque para incluir dados de Classificação e Propriedades no modelo exportado. Uma vez que o Revit não suporta múltiplas classificações, use as opções abaixo para determinar quais propriedades (ou classificações) exportar.

-Apenas a partir do Sistema de Classificação selecionado: Escolha um Sistema de Classificação para exportar suas Propriedades com os elementos exportados. Propriedades de outros sistemas de classificação não serão exportadas.

-Todas as Propriedades e Classificações relevantes: Todas as Propriedades nos elementos exportados serão incluídas. Todos os Sistemas de Classificação dos elementos exportados também serão incluídos, mas tratados como propriedades no Revit.

Nota: Os elementos exportados são mapeados para as Categorias do Revit, com base em seu Tipo de Elemento do Archicad.

–Manter a hierarquia dos elementos de Viga, Pilar, Parede Cortina, Guarda-Corpo e Escada: Marque esta opção para exportar esses tipos de elemento como elementos únicos. Desmarque para exportá-los como conjuntos hierárquicos de elementos (por exemplo: uma Parede Cortina exportada incluirá elementos do Batente e do Painel separados).

–Unidades: Escolha Por Unidades de Trabalho do Projeto para determinar automaticamente o sistema métrico ou imperial para os elementos do modelo exportado, ou defina as unidades manualmente.

–Versão do arquivo: Escolha a versão preferida do Revit para salvar.

Notas:

–Dados 2D, como Desenhos e Leiautes, não são exportados.

–Parâmetros de objetos GDL não são exportados

–Os dados do projeto e do piso não são exportados.

–A Verificação de Interferência (Detecção de Colisão) no Revit pode ser aplicada ao arquivo RVT exportado.

–As Zonas são exportadas apenas com sua representação 3D; portanto, os ambientes do Revit não são gerados a partir destes automaticamente.

–Os elementos são exportados como os chamados elementos Revit DirectShape (interoperabilidade). Estes podem ser usados como elementos de modelo de referência. Portanto, uma Parede exportada não é uma Parede com funcionalidade nativa completa - é apenas um elemento Parede referenciado.

–As geometrias exportadas são congeladas e bloqueadas; estas não podem ser modificadas.

–Os elementos DirectShape não contêm materiais no Revit, eles têm apenas cores (incluindo transparência); portanto, apenas as superfícies são exportadas (os Materiais de Construção não).
