Mapeamento de Propriedade para Importação IFC
Arquivo > Interoperabilidade > IFC > Tradutores IFC

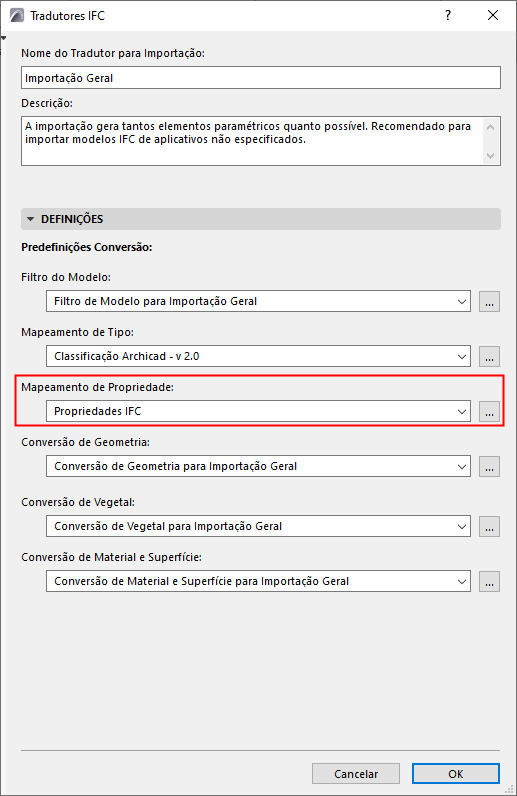

Escolha um Tradutor para importar e abra a opção predefinição de Mapeamento de Propriedade.
Use esta Predefinição de Conversão para definir como lidar com as propriedades dos elementos IFC importados.
Tópicos relacionados:
Atribuindo Valores de Propriedade (Baseado no Mapeamento de Propriedade IFC)
Importando Dados IFC para Categorias do Archicad
Substituir Estado de Renovação Em Falta
Escolha entre Propriedades do IFC ou Propriedades do Archicad:

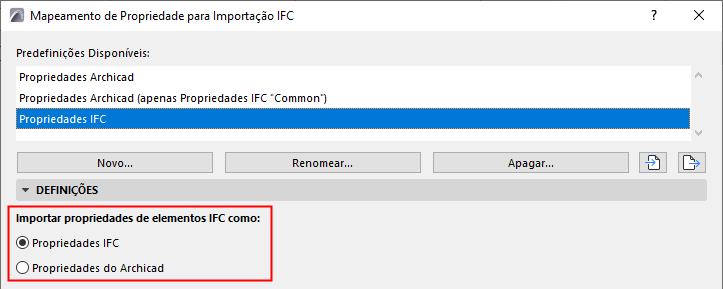

Importar como Propriedades do IFC
•Esta é a opção padrão: importa todas as propriedades dos elementos IFC importados.
•Esses dados agora estarão disponíveis como Propriedades do IFC em várias partes da interface do projeto, como Pesquisar & Selecionar e Definições de Mapa das listas de elementos. (Era assim que as propriedades do IFC eram importadas em versões anteriores do Archicad.)
•Se você escolher isso, não precisará usar o Mapeamento de Propriedades.

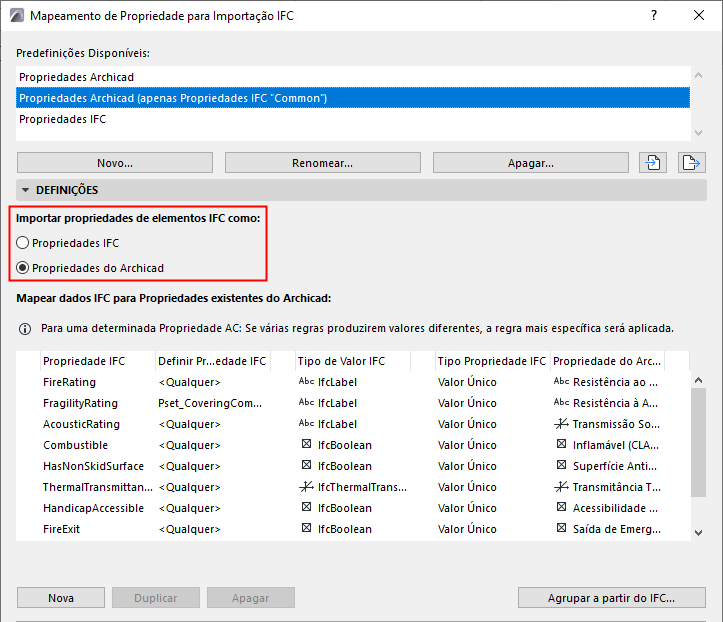

Importar como Propriedades do Archicad
Essa opção pode ser útil se você quiser disponibilizar determinados dados de propriedade do IFC para funções que usam Propriedades do Archicad (mas não as Propriedades IFC). Essas funções incluem:
•Sobreposições Gráficas
•Propriedades definidas pela Expressão
•Detecção de Colisão
•Rótulos de Texto Automático
Esta opção ativa a tabela de mapeamento. Use a tabela para definir quais valores de propriedade IFC devem ser importados para a propriedade existente.
•Cada propriedade do IFC na lista (definida usando as quatro primeiras colunas da esquerda) é mapeada para uma propriedade do Archicad do projeto atual (coluna extrema direita).
•Nenhuma nova Propriedade do Archicad é gerada no projeto atual.
•As Propriedades do IFC não listadas nesta tabela de mapeamento são ignoradas durante a importação.
Lembre-se:
–O conjunto de Propriedades do Archicad disponível para qualquer elemento depende de sua Classificação.
–Cada Propriedade do Archicad possui um valor padrão (atribuído no Gestor de Propriedade).
–Para elementos importados do IFC, essa tabela de mapeamento permite alterar o valor da Propriedade do padrão do Archicad para um valor personalizado, com base nos dados IFC aplicáveis, se disponíveis.
