Tipo de Mapeamento para Exportação IFC
Arquivo > Interoperabilidade > IFC > Tradutores IFC
Escolha um Tradutor para Exportação e abra a opção predefinição de Mapeamento de Tipo.

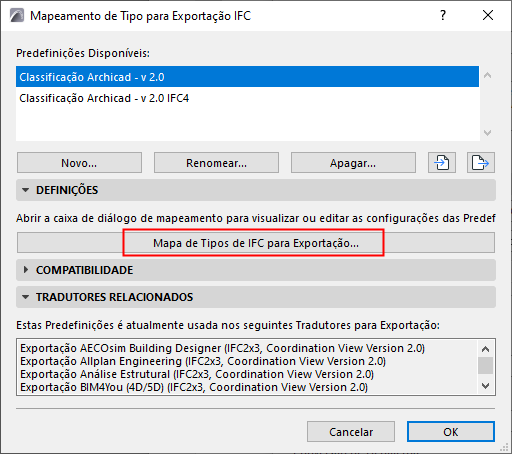

A partir desta caixa de diálogo predefinida, clique nos Tipos de Mapa IFC para Exportação para acessar as definições de mapeamento.
Sobre o Tipo de Mapeamento para Exportação
Mapeamento por Tipo de Elemento
Sobre o Tipo de Mapeamento para Exportação
Quando um modelo é exportado para o formato IFC, cada um de seus elementos recebe um Tipo de IFC.
Esta caixa de diálogo define como atribuir um Tipo IFC a cada elemento exportado.
Existem duas maneiras de cuidar do Mapeamento de Tipos para a Exportação IFC:
•Por Tipo de Elemento
•Por Classificação
Cada maneira é descrita abaixo.
Mapeamento por Tipo de Elemento
Atribui cada Tipo de Elemento automaticamente a um Tipo IFC básico padrão, correspondente à sua ferramenta ou (para objetos GDL) ao seu Subtipo de Objeto.
Se você escolher este método, nenhum mapeamento manual adicional será necessário. O resto dos controles de diálogo estão inativos.
Para mais detalhes, consulte Mapeamento de Tipo IFC Integrado.
Mapas de cada Classificação do Archicad para um Tipo de IFC, Tipo de Produto, e/ou Tipo Predefinido. Este método permite uma classificação de Tipo de IFC flexível e detalhada, de acordo com os padrões específicos do IFC.

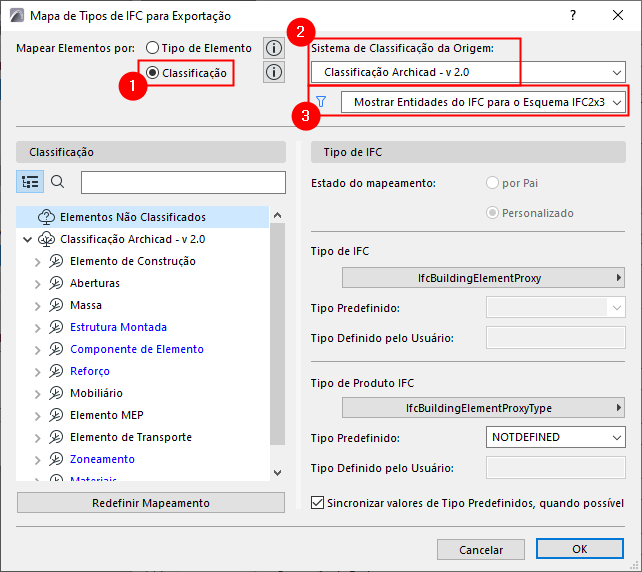

Para utilizar este método:
1.Selecione o Mapeamento por Classificação.
2.Escolha um Sistema de Classificação (dentre os disponíveis no projeto). As Classificações do Sistema selecionado estão agora listadas no lado esquerdo da caixa de diálogo.
3.Defina o filtro para exibir definições de Tipo IFC por Esquemas específicos. Isso é relevante para corrigir definições de mapeamento erradas (consulte Como Corrigir Avisos de Erro na Caixa de Diálogo Mapeamento de Tipo). Por padrão, o filtro corresponde automaticamente à Esquema IFC da predefinição atual.
Agora você pode mapear as Classificações à esquerda para as definições de Tipo de IFC à direita, conforme detalhado abaixo (Por pai e Personalizado).
Mapeamento de Classificação por Pai
Para uma Classificação selecionada (por exemplo Pilastra): “Por Pai” mapeia para o mesmo tipo de IFC que seu item pai (por exemplo, a Pilastra obtém o mesmo tipo de IFC que o Pilar, ou seja: “IfcColumn”).
Classificações mapeados "por Pai" são mostradas em azul: você não precisa definir seu Tipo IFC, pois obtém automaticamente o mesmo que seu pai.
Mapeamento de Classificação Personalizado
Mapeie a Classificação para um Tipo de IFC e um Tipo de Produto IFC selecionados por você. Dessa forma se atribuem definições de Tipo de IFC mais específicas aos elementos exportados.

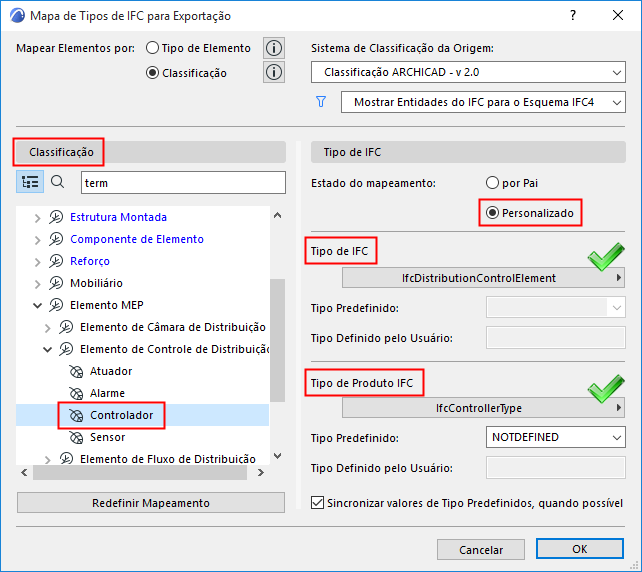

Por exemplo, aqui um elemento é classificado como Termômetro e é mapeado para as atribuições de Tipo IFC e Produto de Tipo IFC, conforme mostrado: basta clicar nos pop-ups para acessar uma lista de definições válidas.
Mapa para Tipo de IFC e Tipo de Produto IFC
Se o Tipo de IFC escolhido ou o Tipo de Produto IFC tiverem tipos Predefinidos, você pode também mapear esses.
Aqui, o tipo de produto do elemento Fluxo é atribuído ao tipo predefinido de PRESSUREGAUGE:
Escolha um Tipo Predefinido
Tipo Definido pelo Usuário
Se a lista de Tipos Predefinidos não contiver o que você precisa, escolha USERDEFINED e insira o valor desejado no campo de texto abaixo.
Sincronizar Valores de Tipo Predefinidos

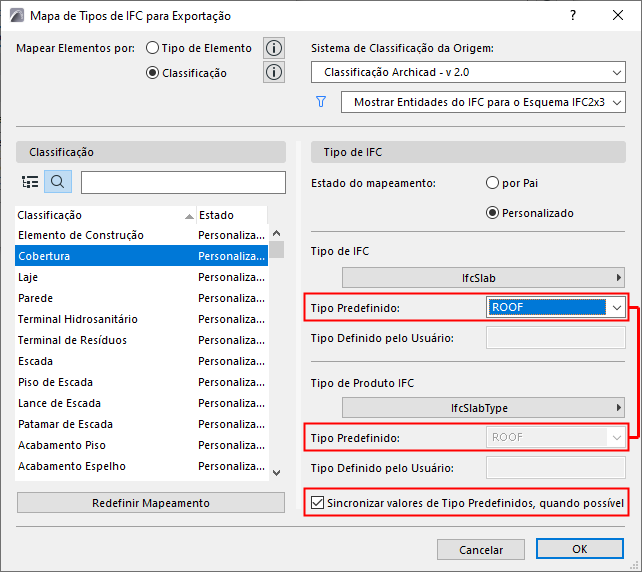

Na maioria dos casos, os Tipos Predefinidos para Tipo de IFC e Tipo de Produto IFC devem ser idênticos. Para acelerar as coisas, a caixa de seleção Sincronizar está, por padrão, ativada:
Tipos Predefinidos Inválidos

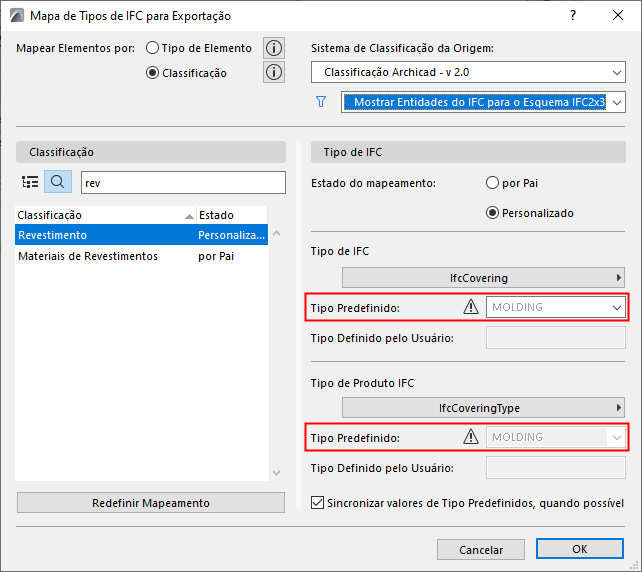

Se uma Classificação de elemento mapeado com um Tipo Predefinido que não está disponível no esquema atual (por exemplo, o valor MOLDING está disponível em IFC4, mas não em IFC2x3), esse valor ficará acinzentado e não será exportado. (A predefinição do Tradutor ainda será válida.)
Redefinir Mapeamento
Clique neste botão para desfazer as definições de mapeamento feitas desde a abertura do diálogo.
Nota: A predefinição de Mapeamento de Tipo do Tradutor de Pré-Visualização tem uma função adicional: definir a classificação de Tipo IFC padrão dos elementos no projeto atual.
Consulte também Visualizador do Tradutor.
Como Corrigir Avisos de Erro na Caixa de Diálogo Mapeamento de Tipo
