Nível de Detalhes dos símbolos de Portas e Janelas

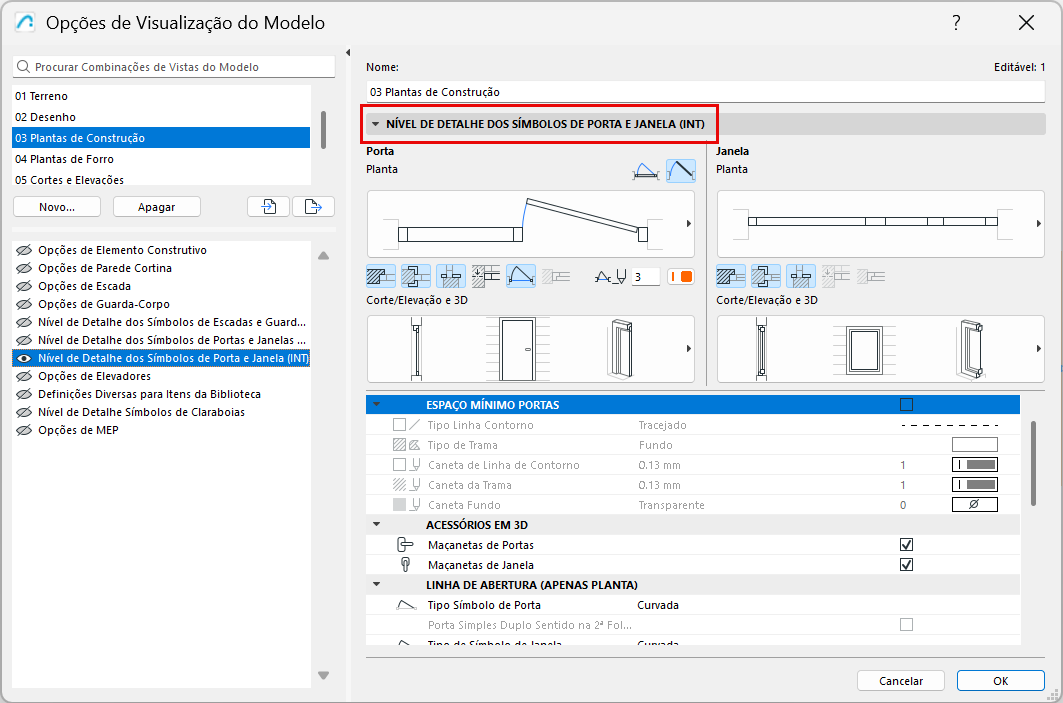

Para acessar este painel, vá a Documentação > Visualização do Modelo > Opções de Visualização do Modelo.

Este painel e o seu conteúdo dependem das bibliotecas que você carregou. (

Escolha os níveis de detalhe para a exibição de Portas e Janelas na Planta, em Projeções 3D e Corte/Elevação:

Espaço Mínimo de Portas

Marque essa caixa para mostrar o espaço mínimo das portas na Planta, usando um contorno e uma Trama. Escolha as opções para o tipo de linha e caneta de contorno e para o tipo de trama/caneta/fundo.

A visualização de contorno/trama de espaço mínimo é apresentada para todas as portas que tenham um parâmetro de Espaço mínimo definido. Defina-os na página guia Espaço Mínimo das Definições da porta (painel Definições Personalizadas)

Consulte Espaço Mínimo.

Acessórios em 3D

Escolha exibir maçanetas de portas e/ou janelas.

Linha de Abertura (Planta) e Linha de Abertura (Corte/Elevação & 3D)

Escolha exibir linhas de abertura para as portas e janelas.

Escolha tipos de linhas e símbolos, incluídos para portas de correr.

Linha de Aberturas (Global)

Escolha canetas com linha de abertura para portas e janelas em todo o projeto.
