Atributos do Modelo da Aberturas da Porta/Janela

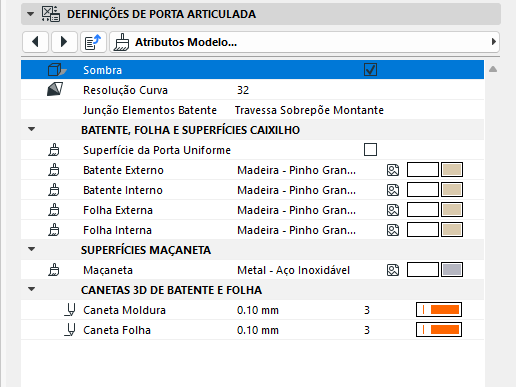

O que se segue é uma descrição da página da aba Atributos do Modelo (na seção de “Abertura da Porta” ou “Abertura da Janela”) do Painel de Definições Personalizadas das Definições de Portas ou Janelas, a partir da Biblioteca INT do Archicad.

Use esta página para definir a aparência da abertura em 3D. Os controles disponíveis dependem dos componentes das aberturas particulares.

Além dos atributos gerais, você pode definir materiais de superfície específicos e canetas 3D para os componentes da folha da porta, batente, grade e vidro, e para a maçaneta e Acessórios de maçanetas, se houver.

Sombra

Ligue para exibir um efeito de sombra para esta abertura em 3D.

Resolução da Curva

Aplicado aos componentes curvos da abertura ao gerar a sua exibição em 3D. (O círculo formado a partir do componente curvo será dividido no dado número de segmentos.) A resolução mais elevada da curva pode melhorar a aparência 3D, mas faz aumentar o tamanho do arquivo.

Junção Elementos Caixilho

Escolha Junta a meia-esquadria ou Junta Topo.

Canetas 3D de Batente e Folha (Caixilho)

Estes controles afetam as partes do Batente (Marco) e Folha/Caixilho que são exibidos

•na Janela 3D

•e em forma de tipo 3D na Planta - ou seja, as partes Projetadas, se a opção Visualização em Planta da abertura estiver definida para Vista e Corte ou Vista, Corte e Projeção.
