Definições de Porta/Janela e Abertura

O que se segue é uma descrição da página da aba Definições de Porta/Janela e Abertura do Painel de Definições Personalizadas das Definições de Portas ou Janelas, a partir da Biblioteca INT do Archicad.

Você pode definir todos os principais parâmetros nesta página da aba.

Para definir parâmetros adicionais, mais detalhados para qualquer um desses componentes (por exemplo, Folha, Batente), clique no ícone na parte direita das definições para acessar a página da aba respectiva, onde você vai encontrar parâmetros adicionais.

Folha da Porta e Maçaneta

Use os pop-ups para escolher um estilo de Folha e de Maçaneta para a porta.

Para definir parâmetros adicionais, clique no ícone à direita dos respectivos pop-ups para passar para a página da aba Tipo de Folha de Porta.

Tipo de Abertura

Para cada componente da abertura, escolher um tipo de pop-up. (Definições disponíveis dependendo do objeto da biblioteca.)

Para definir parâmetros adicionais, clique no ícone à direita da página da aba para passar para o Tipo de Abertura e Ângulo.

Consulte Tipo de Abertura e Ângulo (Porta/Janela).

Estilo da Estrutura: Escolha um de três estilos de estrutura.

Nota: Se a porta escolhida usa um tipo de abertura de dupla sentido, o estilo mais simples do Bloco é usado automaticamente. Neste caso, não há outras opções disponíveis.

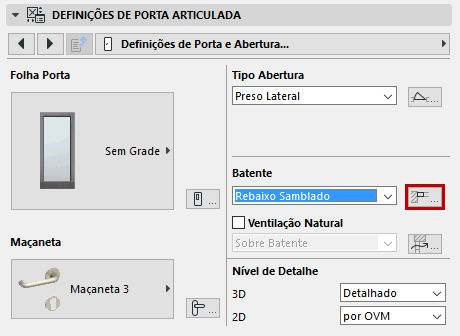

Para definir parâmetros de batente adicionais, clique no ícone à direita para passar para a página da aba Estilo do Batente (Marco) e Dimensões.

Ventilação Natural: Marque esta opção se a abertura utiliza ventilação natural, depois escolha se “sobre o Batente” ou “sobre a Vidraça.”

Para definir os parâmetros adicionais de ventilação, clique no ícone à direita para passar para a página da aba Ventilação Natural.

Consulte Ventilação Natural.
