使用这种方法，用多义线定义壳体的截面，然后垂直于编辑平面突出它。在这里列举了两个例子。
1.激活壳体工具并选择详细输入方法的突出几何方法。
在平面图中：

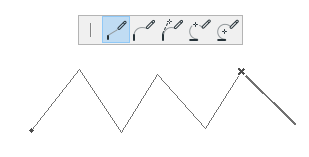

2.用常用的多边形输入方法绘制壳体截面－一条多义线或一个闭合多边形。
3.双击以完成多义线或多边形。

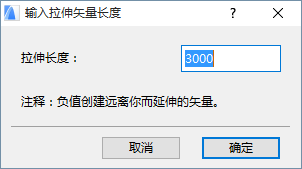

4.在出现的对话框中，输入壳体的突出长度。正数将向上突出壳体（朝向您）， 负数远离您延伸矢量。突出始终与平面图垂直。点击确定。

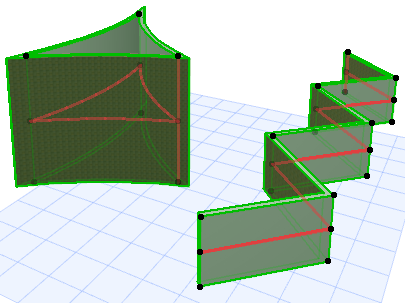

5.壳体完成。在3D中查看 （在3D窗口中，所选壳体的截面线用各自的颜色显示）。
注意：可以用选项>工作环境>选择和元素信息的“3D中的参考线”设置来改变这种颜色。
在3D窗口中：
1.选择输入平面。点击查找默认平面或选择另一个基于现有元素的输入平面。
•如果在“空白空间”中点击，默认的输入平面处于壳体默认设置中所定义的基础标高上（这里是500）。

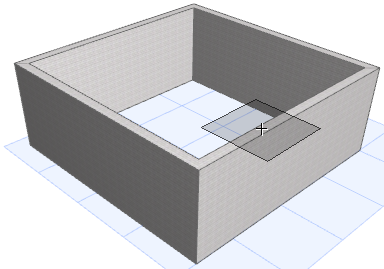

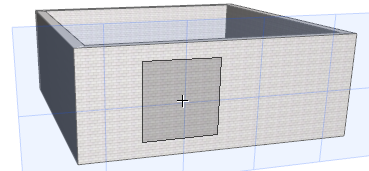

•要放置一个有现有元素的点或表面所定义的输入平面，在任何点及/或边缘或表面上点击来选择它：自动反馈（灰色正方形）显示潜在输入平面所处的位置。在得到想要的平面后，点击来让它出现。

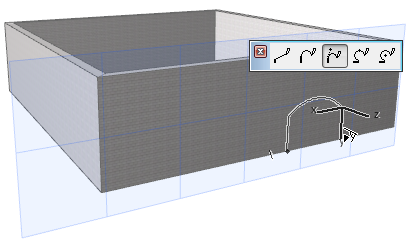

2.用常用的多边形输入方法绘制壳体截面－一条多义线或一个闭合多边形 （在这里列举了两个不同的例子）。
3.完成该多边形。

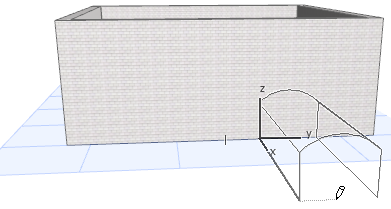

4.拖动光标以突出壳体， 它将与输入平面垂直突出。
5.点击以完成。
