在剖面图窗口中绘制幕墙边界

在此例中，可在截面中通过绘制一个手画线边界创建幕墙。

1.转到平面图。

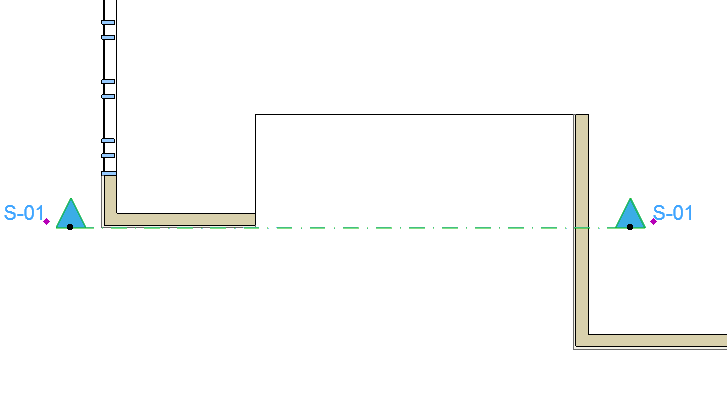

2.在平面图中绘制一条截面线以定义幕墙的输入面板。

3.打开剖面图。

4.在幕墙工具激活情况下，从幕墙信息框中选择边界几何方法。

5.沿着想要的轮廓绘制幕墙边界，如同绘制任何多边形一样，在每个节点上点击。

6.双击以闭合多边形。

注意：此幕墙的参考线是您绘制的第一个边界线段。

相关主题：

在截面图中定位幕墙
