创建2D变形体

从工具箱中选择变形体工具，然后从信息框中选择几何方法。

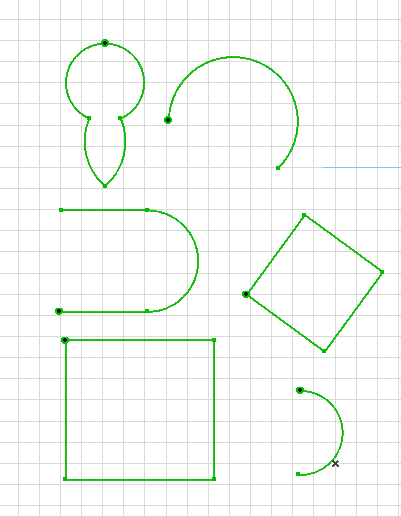

通过下列方式，在平面图上或3D窗口里选创建2D线、多义线、曲线和闭合多边形。

•多边形

•矩形和自由旋转的矩形

•弧线(圆心和半径定义)

•弧线(周长定义)

这些几何方法的输入过程就像二维绘图工具一样。

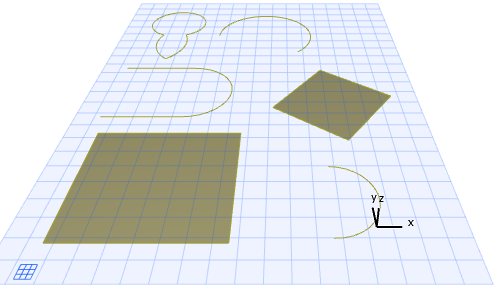

而结果是，创建了一个变形体的面或线，而不是2D的多边形或线：它在3D窗口里显示出来，但是没有几何参数（如厚度）。可以使用生成的3D线和面，在3D窗口里用于草绘或出图的目的。

自由旋转的矩形

变形体工具的”自由旋转的矩形“几何方式，可以在空间里的任意面上绘制一个矩形。

1.在3D窗口里，选择”自由旋转的矩形“几何方式。

2.点击两次，绘制矩形的第一条边。您可以在空间里的任意面上绘制这条边。

3.点击确定矩形的另一条边。可以在空间中捕捉任意点。
