参考轴 用于精确连接梁来获得干净的交叉点，并建立热点和边以选择、移动和变换梁。其方向确定梁的“左”和“右”表面在梁设置的模型面板中应用表面的用途。
参见梁模型显示。
在拖动光标绘制梁时，参考轴的方向跟随光标 （要了解梁上面指示轴方向的箭头，打开视图>屏幕视图选项>墙与梁的参考线）。
所选梁的参考轴用不同的颜色显示：可以用选项>工作环境>选择和元素信息的“参考线”设置来改变这种颜色。

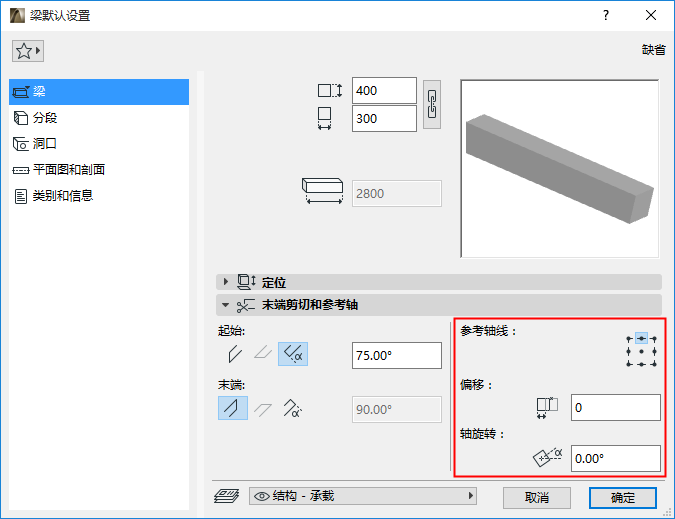

在梁的信息框的梁设置中，从9个点里边任选其一作为梁的参考轴。
注意：仅可用于至少一个梁分段具有矩形或圆形横截面的情况。复杂截面不可用。
若调整参考轴：轴保持不动，梁随着旋转。
显示/隐藏参考轴
使用梁设置的平面图和截面面板。参见符号。
参考轴偏移
作为一种选择，输入一个从梁中部参考轴的偏移值。
沿轴为梁设置旋转角度。
见旋转梁和柱。
