选择单平面或多平面的建造方法，创建屋顶元素。
如同其他结构元素，源自其建筑材料的屋顶的基本结构在屋顶工具设置中定义。
多平面屋顶尽管是多平面，但只是一个单一的元素。在编辑其中一个平面时，其余的平面自动调整为新的几何形状。您可以单独编辑每个平面，根据需要修改其倾斜度或表面。多平面屋顶可以有多个标高，但即使在编辑其组件后，这样的屋顶也始终是单个元素。
多平面屋顶可分割成单平面屋顶：选择多平面屋顶并使用编辑 > 再成型 > 分割成单平面屋顶命令或设计 > 屋顶插件 > 分割成单平面屋顶。
将屋顶连接到其他元素
在包括屋顶的结构元素中的交集（节点）怎样工作的信息：
Archicad的屋顶（连壳体）可用作修剪元素： 连接命令可用来以屋顶修剪其它的结构元素，然后，即使以后进行编辑，它们依然与那些元素连接。
连接命令可将几个屋顶元素相互之间进行修剪，把它们结合成更复杂的构造。
参见将元素修剪到屋顶或壳体。
轴线
屋顶的标高是通过轴线或枢轴多边形（您在创建屋顶时所绘制的一条不打印的水平线）的标高进行测量的。可编辑屋顶的轴线或枢轴多边形，以图形方式修改屋顶的几何形状，它对多平面屋顶的作用特大。
在3D窗口中，轴线用使编辑更容易的特定颜色显示。可以在选项>工作环境>选择和元素信息中改变这种颜色（“3D中的参考线”）。
在大部分的情况下，会希望屋顶的轴线与墙参考线或板的边缘重合。
注意：禁用视图>屏幕视图选项中的屋顶轴线选项，可隐藏平面图上的所有轴线。
屋顶轴线标高在屋顶的信息框中显示。
这个值与屋顶设置的枢轴线到始位楼层的偏移量相同。
屋顶倾斜度
屋顶倾斜度从轴线开始测量，
屋顶倾斜度值也在信息框中显示。
见修改屋顶倾斜度。
使用屋顶设置定义屋顶的参数。
使用水平剪切平面，结合元素投影参数设置来确定所放置的屋顶该显示的部分，
参见水平剪切平面（全局设置）。
屋顶的默认平面图显示选项是"带顶部投影"。
参见在平面图及剖面图中显示元素中的屋顶的楼平面图显示。
Archicad 15和以上版本: 屋顶在楼层平面图上显示为真正的3D投影，显示所有可见的轮廓，包括倾斜屋顶平面中孔洞的边缘，如下图所示。
如果您希望在符号模式下仅显示单平面屋顶的顶面，则可以将其切换为“项目首选项”： 转到选项>项目个性设置>衍生，选择“符号”作为首选的显示模式。这将对单平面屋顶及其所包含的天窗产生影响。
|
|
|
|

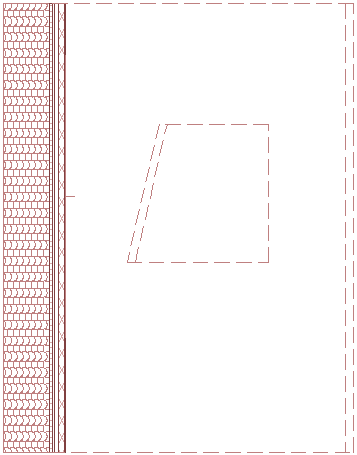

所有可见轮廓 |

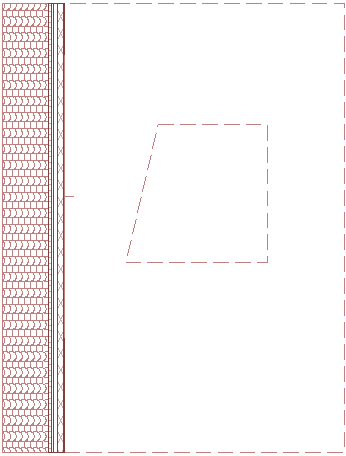

仅顶部表面 |
使用重力控制项来相对于屋顶的标高放置墙、柱、梁及对象类型的元素。
参见重力。
创建复合屋顶
可以应用或自定义屋顶的复合结构，
更多信息，参见复合结构。
（记住，模型的构造部分显示设置将影响复合屋顶的显示。）
参见复合层部分结构显示。

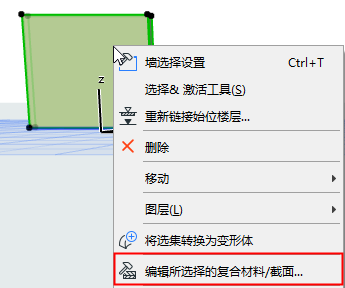

您可以通过访问其上下文菜单中的设置来 编辑所选的复合结构：
如果屋顶的构造为复合结构，屋顶的厚度则在选项>元素属性>复合结构中定义，且等于复合层厚度之和。
对于一个复合屋顶，“顶部”表面在复合层设置的复合层中首先被列出。
