在屋顶加塔

1.以规则的庑殿屋顶开始。

2.在平面图或3D中,在要加塔的平面上选择轴线。

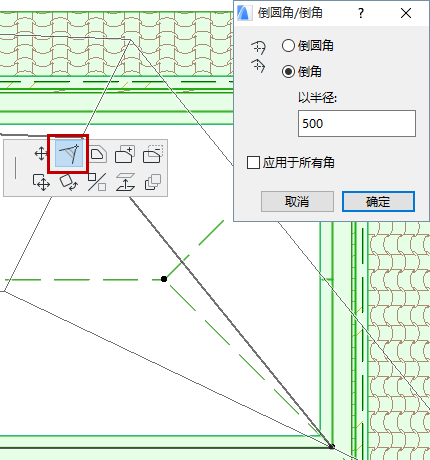

3.斜切多边形来创建一个附加的屋顶平面。

ChamferRoof.png     ChamferRoof2.png

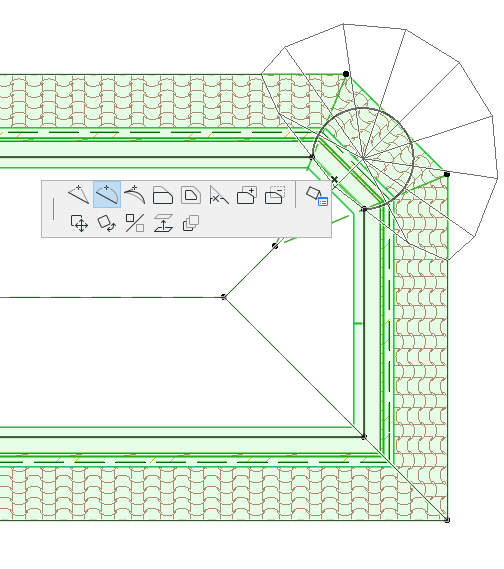

4.在这个新的平面中,再次选择轴线并用多边形编辑,将一条曲线添加到该边缘并创建塔形。


屋顶的所有弧形平面中的分段数,按照屋顶工具设置(多平面屋顶面板)的曲线分辨率控制项中的设置,以弧或圆来分布。

参见曲线分辨率

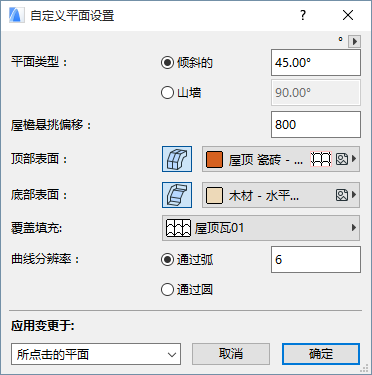

使用自定义平面对话框,可将弧分辨率方法自定义给任何特定的弧形平面(如塔)。

参见自定义屋顶平面

例如:可指定塔由六段组成:选择通过弧,然后输入6。

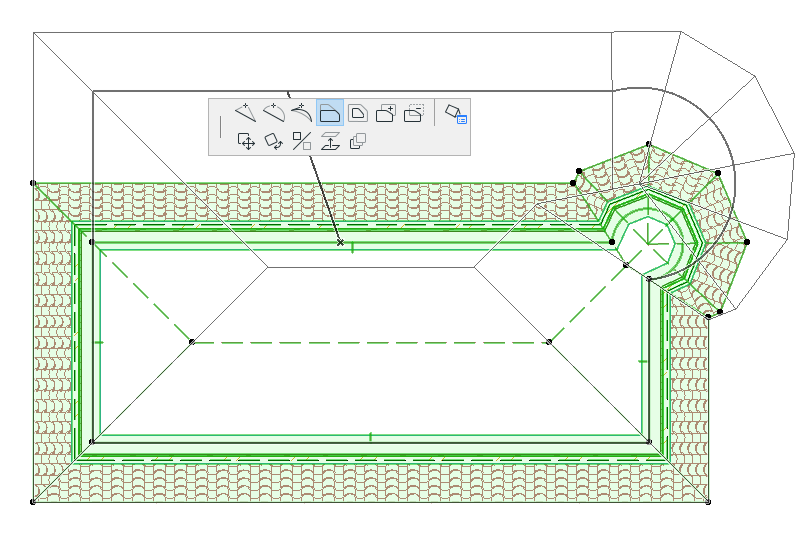

这样,如果包围屋顶平面的几何图形改变,塔的弧形平面则依然是分成六段。

TowerSix.png   TowerSixStretch.png
