使用本命令(设计> 屋顶插件 > 创建屋顶层高线) 基于指定的高度值为选中的屋顶放置层高线。

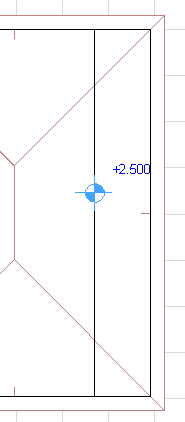

放置屋顶成高线之后，可在那里放置层高标注来指明标高。
注意：屋顶层直线可以被放置在单平面和多平面屋顶上。但是，在多平面屋顶，确保您不使用衍生的交集模式。(转到选项 > 项目个性设置 > 衍生，并确保“使用衍生交集模式”复选框不被激活。)
1.在平面图上选择一个屋顶。
2.使用 设计> 屋顶插件 > 创建屋顶层高线，

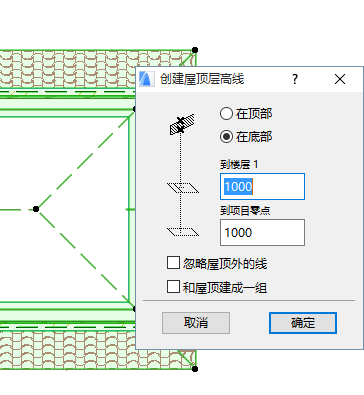

3.在出现的对话框中设置首选项，然后单击确定。
–在顶部/在底部：选择测量到屋顶顶部表面还是到底部表面的高度值。
–指定屋顶层高线的高度水平：使用输入字段（当前楼层层高或项目零点）定义想要的屋顶层高线高度。
–忽略屋顶外部的线：勾选此对话框，忽略处于屋顶平面图多边形外的层高线。
如果禁用该复选框，将绘制所有生成线。在这种情况下，在屋顶多边形以外的层高线将被绘制成和它们所属屋顶的轴线一样长。
–和屋顶建成一组：勾选此对话框，与其所属的屋顶组合层高线。
注意：如果暂停组合开关处于激活状态的话，这个选项是灰色的。
见楼层标高标注。
