范例2 使用一个分隔符来修改元素参数

为区域定义一个新信息,该信息会返回位于区域高度下方30cm处。

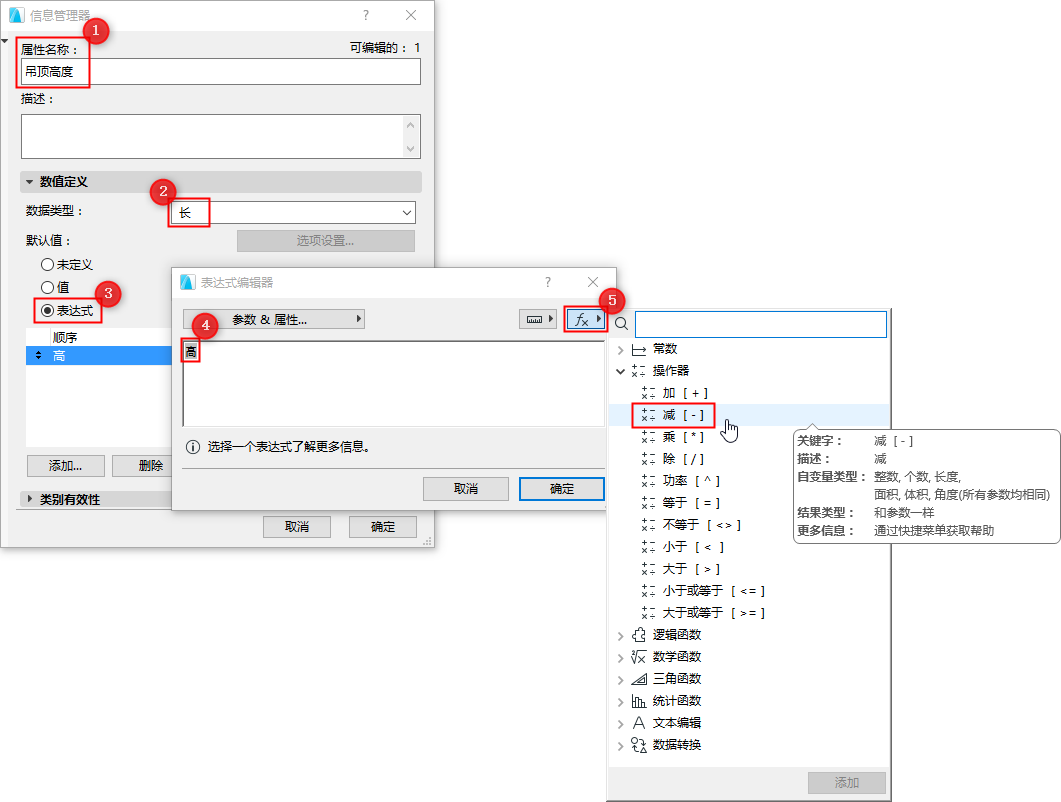

1。在信息管理器中,创建一个名为“悬挂吊顶高度”的新信息

2。将其数据类型 设置为长度。

3。选择表达式 选项。表达式编辑器出现。

4。选择参数&信息 弹出框以将“高度”添加为第一个表达式。

5。选择函数 弹出框以选择减法运算符(或仅输入一个减号),然后输入30。

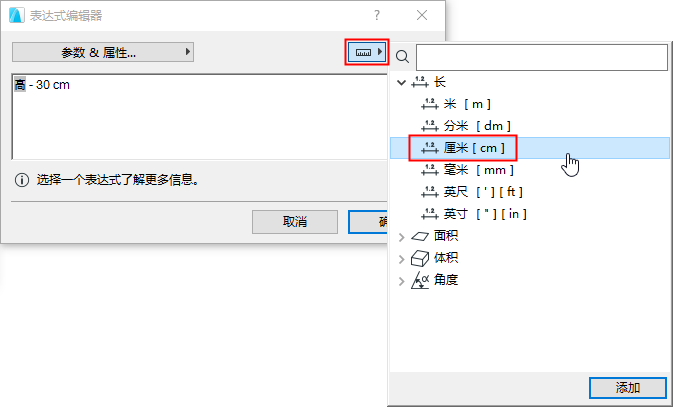

6。选择单位 弹出框以选择“厘米”作为单位(或者直接输入)。


该函数可以通过列表上的任意操作运行。(不过,根据当前生效的计算单位,界面上仍会显示计算后的属性值)。

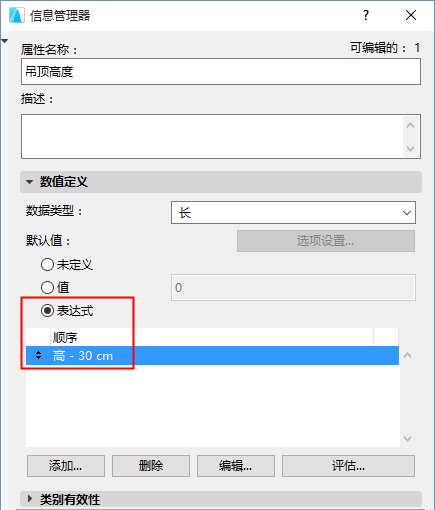

7。产生的表达式:


8。为所有空间类别元素定义信息有效性

9。点击确认 以关闭信息管理器并保存新信息。

10。在区域标记中显示“悬挂吊顶高度”信息值。
