MEP对象的详细程度定义
|
选定的2D视图详细程度 |
默认LOD |
LOD替代1 |
详细程度替代值2 |
详细程度替代值3 |
|
完全的 |
完全的 |
中 |
低 |
系统2D边界框 |
|
中 |
中 |
低 |
完全的 |
系统2D边界框 |
|
低 |
低 |
中 |
完全的 |
系统2D边界框 |
|
选定的3D详细程度 |
默认LOD |
LOD替代1 |
详细程度替代值2 |
详细程度替代值3 |
|
完全的 |
完全的 |
简化 |
示意性的 |
3D视图未显示 |
|
简化 |
简化 |
示意性的 |
完全的 |
3D视图未显示 |
|
示意性的 |
示意性的 |
简化 |
完全的 |
3D视图未显示 |
附加的组件/任务
•对于MEP对象，三维表达要求使用MEP连接对象（可在MEP图库> MEP连接中找到），以促进MEP对象的自动连接。
•该MEP连接组件必须被分配到3D模型（高精度）中。
•对于风管/水管内置设备图库部件，必须至少有2个MEP连接，分配给三维模型（高精度）。这些必须放置在朝向相反方向的单个轴上。

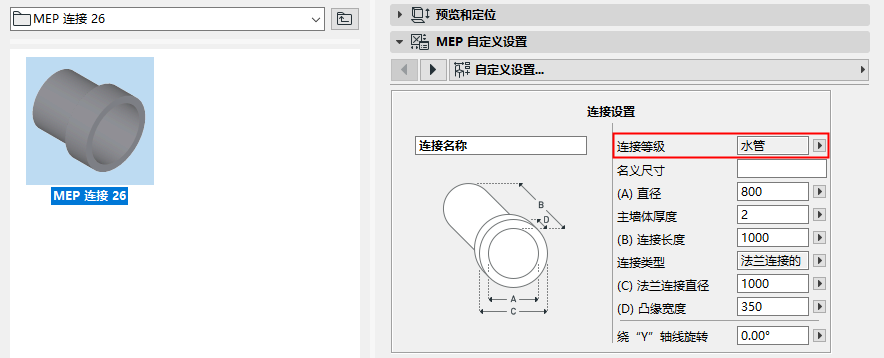

•当创建风管或水管的MEP图库部件时，请确保MEP连接组件被分配到相应的连接类别：风管或水管
