门和窗的详细程度定义
|
选定的2D视图详细程度 |
默认LOD |
LOD替代1 |
详细程度替代值2 |
详细程度替代值3 |
|
完全的 |
完全的 |
中 |
低 |
系统空洞口 |
|
中 |
中 |
低 |
完全的 |
系统空洞口 |
|
低 |
低 |
中 |
完全的 |
系统空洞口 |
|
选定的3D视图详细程度 |
默认LOD |
LOD替代1 |
详细程度替代值2 |
详细程度替代值3 |
|
完全的 |
完全的 |
简化 |
示意性的 |
系统空洞口 |
|
简化 |
简化 |
示意性的 |
完全的 |
系统空洞口 |
|
示意性的 |
示意性的 |
简化 |
完全的 |
系统空洞口 |
一种特殊方法适用于门和窗图库部件。
•2D门/窗符号的组件原点必须与门/窗墙体洞口的中心和它们将被放置的墙的外缘对齐。
•3D门/窗模型的组件原点必须与门/窗墙体洞口的底部中心对齐。

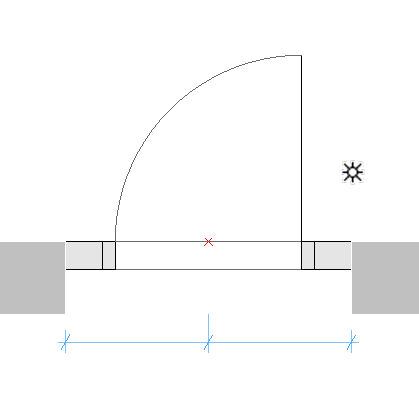

门符号，组件原点位于热点处
定义门/窗公差
|
LPM分配 |
与相应模型视图选项（MVO）一起显示的内容位于：门，窗和天窗符号的细节级别 |
|
2D 公差（高精度） |
平面图符号（高精度） |
|
2D 公差（中精度） |
平面图符号（中精度） |
|
2D 公差（低精度） |
平面图符号（低精度） |
墙洞是为适应整个门/窗结构而从墙体切开的部分。
墙孔宽度等于单位标注宽度加上任何水平公差。
墙洞高度等于单位标注高度加上任何垂直度公差。

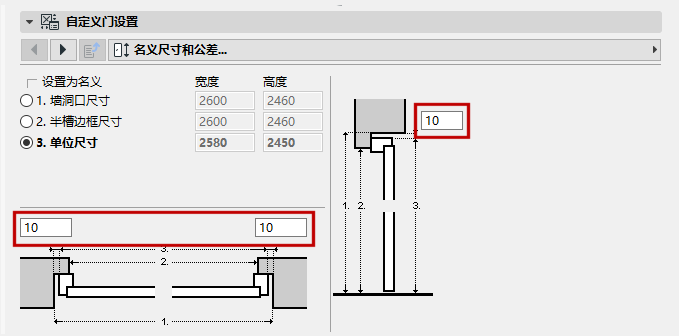

门的自定义设置中的公差值
公差的设计原则
2D公差符号必须始终绘制在门/窗2D符号的左侧（使用Archicad 2D工具），其宽度与门/窗图库部件中所有使用的2D符号相同。
2D公差符号将自动添加到右侧、顶部和底部的门/窗边缘，并被参数化地调整到墙孔边缘。3D模型将根据2D符号中定义的公差宽度和门/窗框厚度自动创建。公差宽度和公差表面将作为参数值自动添加到门/窗的用户界面上。
在低、中、高精度的详细程度下进行显示的公差
洞口线、铰链和把手
|
LPM分配 |
与相应模型视图选项（MVO）一起显示的内容位于：用于图库部件的杂项设置 |
|
洞口开启线（铰链方向）高精度 |
显示洞口线（铰链方向，高精度3D） |
|
洞口开启线（铰链方向）低精度 |
显示洞口线（铰链方向，3D简化） |
|
洞口开启线（铰链方向）示意图 |
显示洞口线（铰链方向，3D示意） |
|
洞口开启线（把手方向）高精度 |
显示洞口线（把手方向，高精度3D） |
|
洞口开启线（把手方向）低精度 |
显示洞口线（把手方向，3D简化图） |
|
洞口开启线（把手方向）示意图 |
显示洞口线（把手方向，3D示意图） |
洞口线、铰链和把手的设计原则
|
把手洞口线方向 |
铰链洞口线方向 |
LPM允许使用Archicad 3D工具在三维模型中定义任意数量和方向的洞口线和/或洞口操作符号。3D洞口线可以通过变形体工具来定义（设置为线几何方法）。
也可以使用例如3D文本图库部件（来自标准Archicad图库）来定义任何固定的文本注释。
考虑到洞口线方向的不同标准，LPM提供了2套分配方案，将洞口线方向定义为“铰链方向”或“门把手方向”。
洞口线方向控件（位于模型视图选项和图库部件用户界面）允许用户根据需要翻转其定位。
安装门/窗把手的定位
请注意，安装3D把手的选项仅适用于“3D模型--高精度”的详细程度。
|
LPM分配 |
内容使用 |
|
把手（内门）高精度 |
用于在洞口的内表面安装把手 |
|
把手（外门）高精度 |
用于在洞口的外表面安装把手 |
LPM允许定义任何数量和方向的把手安装类型，分别用于洞口的内部和外部表面。把手安装的类型可以从标准的Archicad类型或任何自定义的组件把手图库部件（位于加载的图库）中选择。
把手位置的设计原则
使用可由变形体工具定义的3D线（设置为线几何方法）。
定义（变形线）
变形体原点

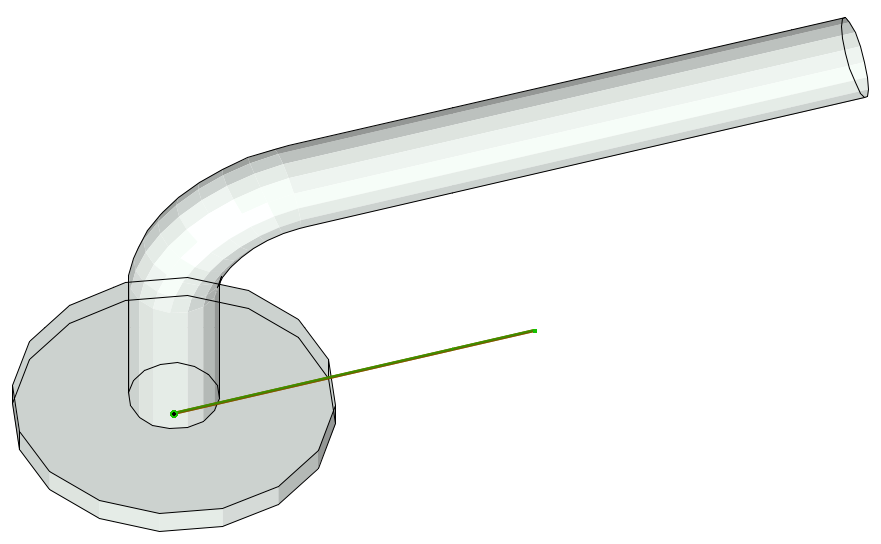

变形体原点将被用作定位点（在3D空间中，所以变形体线必须定位在门/窗表面），而线的方向将被用作把手安装的方向。线的长度并不影响最终的把手位置或形状。用于设计的变形体线和最终的把手模型的关系如下图所示：
分配类型将定义把手与门窗内部或外部表面的相对方向。
参见门/窗组件的原点。
门窗标准装置和配件
以下的标准Archicad图库中的门或窗参数化元素和功能将被自动添加到每个门或窗中：
窗
•墙洞口--半槽边框
•墙洞口--墙闭合
•墙洞口--墙体内凹
•墙洞口--砌石拱
•墙洞口--属性
•固定装置&配件--窗台
•固定装置&配件--板
•固定装置&配件--封套内侧/外侧
•固定装置&配件--遮阳板
•固定装置&配件--自定义转角
•固定装置&配件--属性
门
•墙洞口--半槽边框
•墙洞口--墙闭合
•墙洞口--砌石拱
•固定装置&配件--门槛
•固定装置&配件--封套内侧/外侧
•固定装置&配件--遮阳板
•固定装置&配件--属性
门和窗的系统预定义参数
•宽度--门/窗宽度设置
•高度--门/窗集高度
•名义边框厚度--门/窗集的边框宽度
•方向显示--如果设置为“自动”，则标签默认位置和标签翻转位置的值将用于门/窗标签和交互式清单。如果设置为“自定义”，则将使用自定义方向参数的值来代替。
•自定义方向——与方向显示参数结合使用
•标签默认位置--（默认设置为'L'，表示'左'），与方向显示参数结合使用。
•标签翻转位置--（默认设置为'R'，表示'右'），与方向显示参数结合使用。
•IFC操作--IFC操作定义
•表面>门/窗公差外表面--公差填充的外表面
•表面>门/窗公差内表面--公差填充的内表面
•表面>门/窗把手表面--门/窗把手表面
•画笔>洞口线画笔--门/窗洞口线画笔
