与墙、梁、柱、屋顶、壳体、变形体、MEP布设有关。
显示投影 弹出窗口可提供用于设置元素应显示范围的选项。
仅当元素的楼层平面显示设置为“投影”或“带顶部投影”时，此控件才可用。
例外：对于变形元素，无论平面图显示如何设置，都可以使用显示投影选项。
整个元素
整个投影都将会在可用的楼层上显示。
然而，有时不需要显示整个元素。
在这种情况下，有两种其它的方法在显示投影弹出框中设置它的显示：

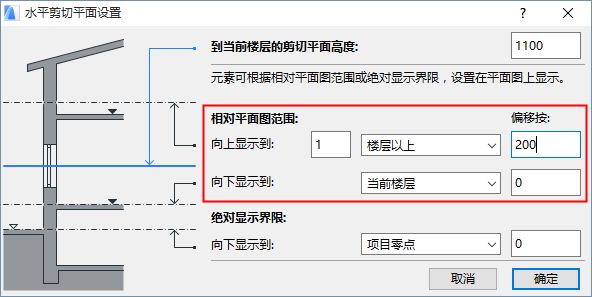

到平面图范围
显示各楼层范围里的元素（当前楼层及其之上和之下给定的楼层数，外加备选的偏移。）
该元素将会显示在文档 > 平面图剪切平面被定义为相对平面图范围的楼层中（即，在任一方向上显示此元素的楼层数）。
绝对显示界限
设置一个固定的下限（默认是项目零点），然后显示此界限以上元素的所有部分。
对于落在这里用绝对项（独立于楼层标高）定义的层高以下的模型，绝对显示界限选项使能确保平面图永不显示该模型的任何部分。
例如：可输入地面层或水位，这样就使此层高以下的东西不在平面图上显示。或者，如果要显示平屋顶的平台，而不显示在它下面的车库，则输入平台层高作为绝对显示界限。
当前水平剪切平面与相对平面图范围设置在某些情况中可能会产生冲突：
•剪切平面层高可能在当前平面图范围之外（例如：如同与默认剪切平面层高相比较的极小楼层高度）。在这种情况下，剪切平面将会自动重新定位到平面图范围的上限（或者，如果剪切平面在下限之下，则自动重新定位到其下限）。
•较低的平面图范围限制可能高于上限。此种情况下，下限将被同时视为平面图范围的下限和上限（也将等于剪切平面层，如上所述。）
