详图工具是用来通过在下列的任何一个窗口放置详图标记，以从模型中生成详图视点：平面图；剖面图；立面图；室内立面图；3D文档；工作图；详图窗口。也用来放置作为任何视点、视图或图形参考的链接的详图标记。
详图标记（GDL对象）是根据详图设置对话框的设置进行显示， 也可带标记或不带标记创建独立的详图。

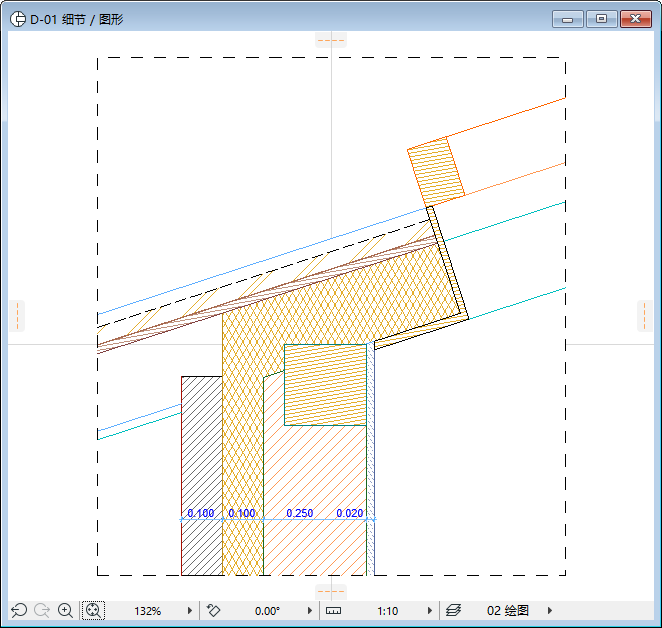

详图视点将在一个专用的详图窗口中显示，并在浏览器项目树状图中列出。
从项目已有的元素所生成的详图视点，是这些元素仅在2D中使用的拷贝。更新视点可在平面图中反映修改， 可以在详图中添加2D元素、文本、标签和对象。
您可能希望在最后输出前对详图稍作调整。但会发现，从模型生成的"分解的"2D元素经常包含多余的元素（额外的线段、重叠或多余的填充），使这样的编辑很困难。为了更容易编辑，首先在窗口中使用所选项的划线及填充整理功能。
更多信息，参见图形窗口中的整理线和填充。
双击浏览器中的详图视图名，可打开详图的窗口。
