参数

简短描述

详细描述

幕墙倾斜角

幕墙倾角

值与通用"倾斜角度"参数相同。

长度：

幕墙元素的长度。

面板数量

幕墙中的面板数量

样式角度

从分格线顺时针测量的行分格线的旋转角度。这个角度在幕墙方案设置/分格样式面板中的行分格线下定义。

包含边界的表面积

幕墙的表面积，包括其边界框架的表面积。

如果边界被放置“在分格内部”（幕墙设置/幕墙系统/组件放置：放置边界“内”), 这个参数则与幕墙常用表面积的参数相等。

如果边界被放置“在分格外部”或“在分格中心”，这个参数的值则超出常用表面积的参数，因为边界在边界线上伸出。

如果将不可视类型框架用于边界（幕墙设置/幕墙系统/框架：边界)，这个参数的值则小于常用表面积参数的值。

框架轮廓总尺寸

 沿幕墙外轮廓所有框架的总长度

被分类为“分隔” 的框架不计算在内

自定义框架总长度

 带有 "自定义 "框架类别的所有框架的总长度

 编辑框架参数可将其更改为 "自定义"

框架总长

幕墙所有框架的长度合计。如果框架的形状不统一，则采用最短和最长长度的平均值计算框架长度的值。

  如果框架的形状不统一，则采用最短和最长长度的平均值计算框架长度的值。

主轴线框架总长度

框架沿主轴（垂直）的总长度

主轴与幕墙网格的 "列 "相对应。

副轴线框架总长度

沿二级（水平）轴的框架总长度

横轴对应幕墙网格的 "行"。

总的面板表面积

所有幕墙面板的总表面积。如果仅使用可视面板，以编辑模式查看幕墙，则看见面板总表面积。

 不包括面板之间的框架表面。

面板面向东方的总表面积

朝东的所有幕墙面板的总和。"朝向 "基于每个面板表面在平面图投影中的法向量。

 参见方向的缩写。

面板面向北方的总表面积

朝北的所有幕墙面板的总和。"朝向 "基于每个面板表面在平面投影中的法向量。

面板面向东北方的总表面积

面向东北方向的所有幕墙面板的总和。"朝向 "基于每个面板表面在平面图投影中的法向量。

面板面向西北方的总表面积

面向西北方向的所有幕墙面板的总和。"朝向 "基于每个面板表面在平面投影中的法向量。

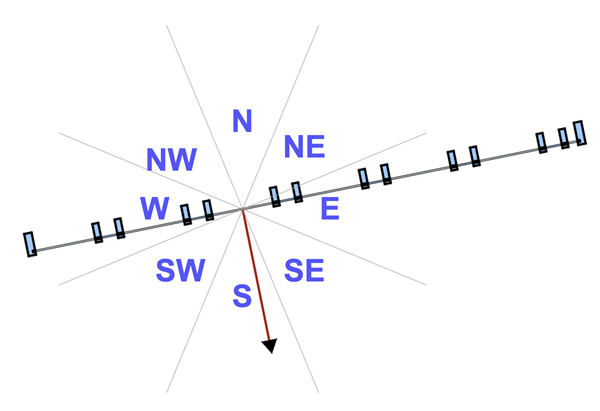

面板面向南方的总表面积

所有朝南幕墙面板的总和。"朝向 "基于每个面板表面在平面图投影中的法向量。

面板面向东南方的总表面积

面向东南方的所有幕墙面板的总和。"朝向 "基于每个面板表面在平面图投影中的法向量。

面板面向西南方的总表面积

朝西南方向所有幕墙板的总和。"朝向 "基于每个面板表面在平面投影中的法向量。

面板面向西方的总表面积

朝西的所有幕墙面板的总和。"朝向 "基于每个面板表面在平面图投影中的法向量。
