线性标注

1。激活线性标注工具。

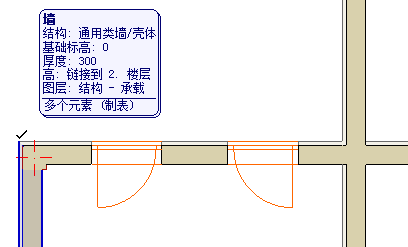

2。将您的光标移动到您希望标注的元素上。高亮反馈让您了解哪个元素将被标注。

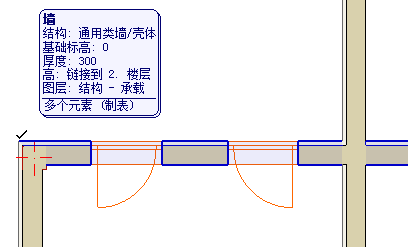

如果您的光标悬停在多个元素上，信息标签将提示您点击标签在元素之间循环高亮。

LinearFind1.png     LinearFind2.png

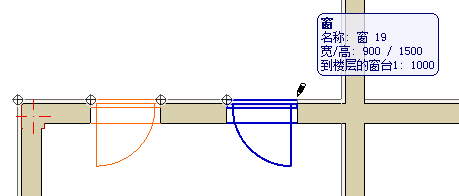

3。点击您想要标注的元素来放置标注单元应开始和结束的暂时的参考点。当您继续时，参考点所属的元素高亮。

4。如果需要，通过再次点击它来撤销参考点。


5。在放置最终的参考点后双击。

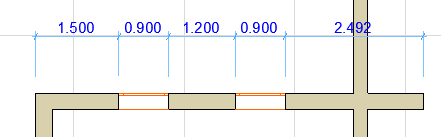

6。在想出现标注链的位置点击锤子光标。

LinearInput2.png     LinearInput3.png
