矢量填充使用了一个图案填充式样，可以用来代表结构元素的剪切面或顶部覆盖（覆盖填充）。您还可以为表面分配矢量填充。
在平面图中
仅当选择了视图>屏幕视图选项>填充的真外观时，元素将在平面图上的矢量填充中显示 （否则，屏幕显示将显示填充的位图）。
在3D窗口中
3D窗口中的结构元素要使用经由其建筑材料分配给它们的表面来显示。这些表面不能使用元素设置的模型面板在元素层高上覆盖。

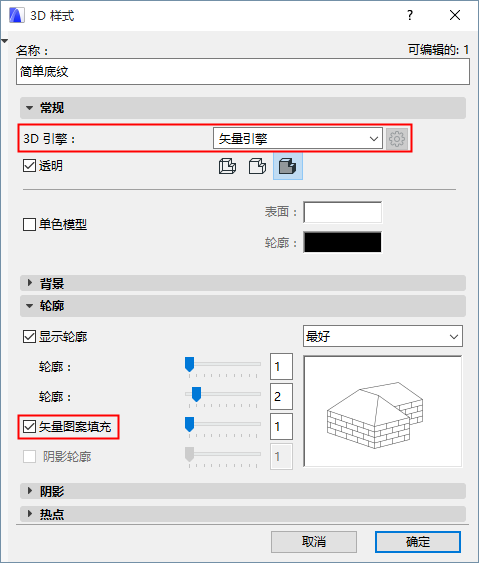

如果这些表面包括一个矢量图案填充，只有在3D窗口设置中将矢量3D图案填充 控制项切换为“开” 以及只有正在使用矢量3D引擎时，这个矢量图案填充才能在3D窗口中看得见。
在剖面图/立面图/室内立面图及3D文档窗口中

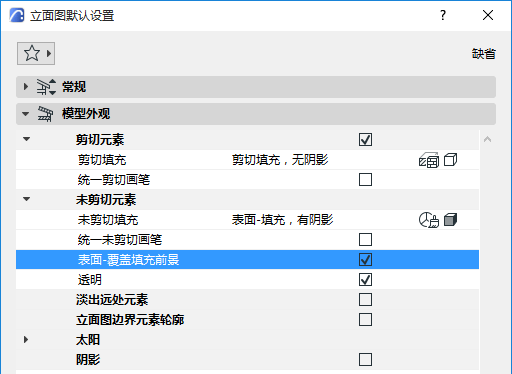

只有在设置对话框的模型显示面板中勾选了表面 - 覆盖填充前景复选框时，剖面图/立面图/室内立面图及3D文档窗口才会显示矢量图案填充。
更多信息，参见模型外观（剖面类型视图）和3D文档模型外观面板。
矢量图案填充设置对渲染视图没有影响。
