具有元素信息的符号标签

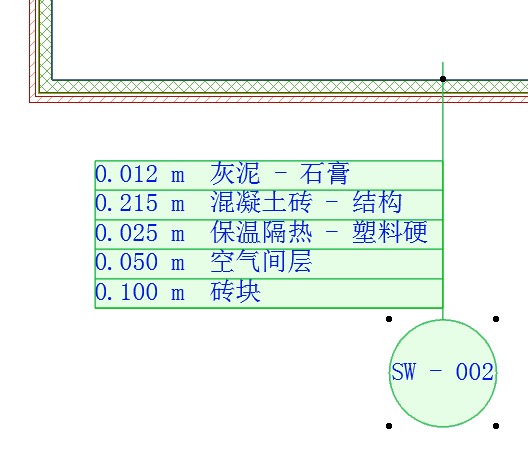

符号标签可以在图形上显示各种类型的元素信息，比如一面复合墙的复合层。


符号标签是GDL对象。与文本/自动文本标签一起，它们可以被用在标签工具弹出框和标签工具设置中。

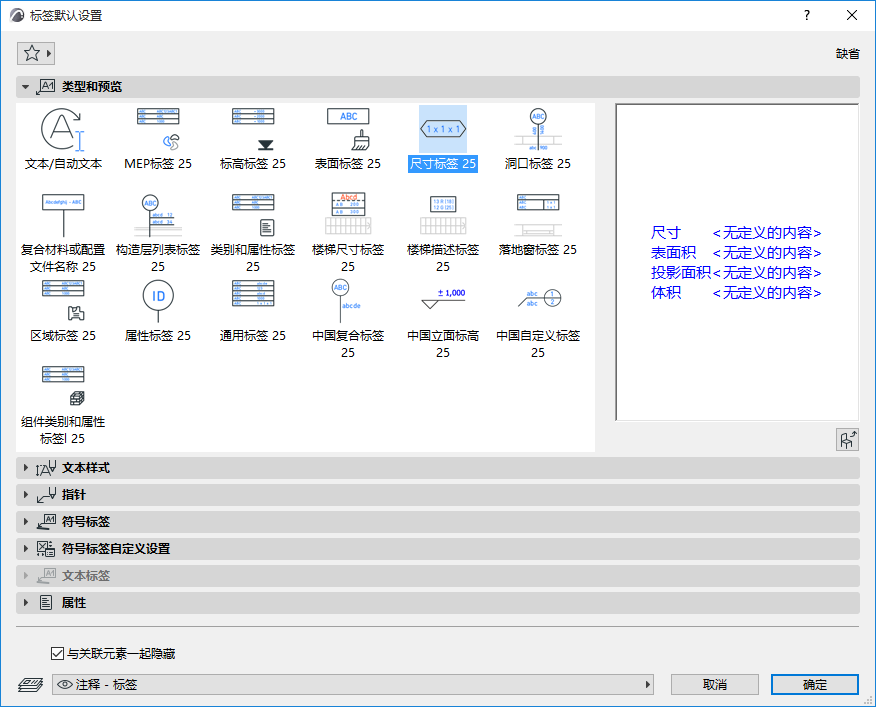

以下是默认库集中可用的标准符号标签。

符号标签和显示的数据


分类和属性标签

元素参数

类别和信息

IFC属性


组件分类和属性标签

组件的分类和属性


复合材料或配置文件名

元素/热链接ID


标注标签

标注：

面积

体积


门窗标志

元素/热链接ID

标注：

表面：


立面图标签

标高标注


常规标签

元素/热链接ID

名称

标高标注

标注：

面积

体积

皮肤列表

复合材料/截面/建筑材料名称

表面：


洞口标签

门/窗ID

标注：

属性


属性标签

元素/热链接ID

名称

属性值


皮肤列表标签

建筑材料信息

元素/热链接ID

标注：

皮肤列表


楼梯描述标签

标注：

参数


楼梯标注标签

楼梯特性标注（宽度、踢面板高度、跨面宽度、踢面板数 ）


表面标签

表面：


区域标签

区域名称、编号、计算面积

见标注幕墙。

观看视频

观看视频

观看视频

见选择表面（用于表面标签）。

不是每个标签都能被放置在每个元素类型上。例如，如果您无意的把门窗标志附加到柱上，一个“占位符”文本将提示您错误。

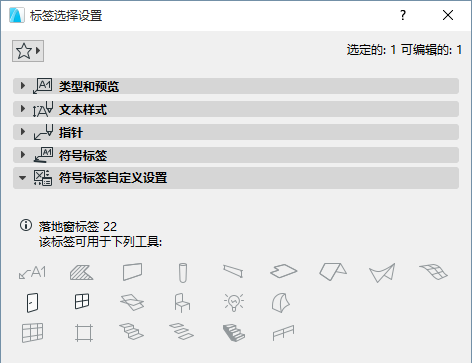

注意：对于每个标签，自定义标签设置项可以应用的元素类型提供信息。


更多细节，见符号标签的自定义设置。

您也可以通过保存2D绘图元素（包括自动文本），创建您自己的标签。

参见将2D元素保存为标签。
