使用弹出式小面板编辑分段直径

Archicad Collaborate 可用

更改布设段（风管、水管或电缆支架）的直径。

1。选择一个布设

2。单击要编辑的分段的参考线

注意：在二维视图中打开 MEP 参考线 ，菜单路径：视图 > 屏幕显示选项。

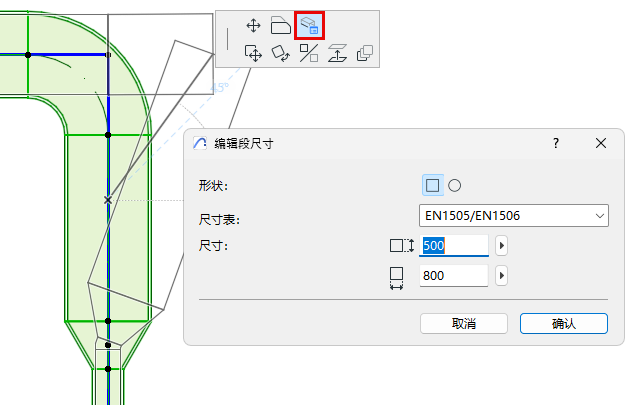

3。从弹出式小面板中，选择“编辑分段尺寸”。

4。在对话框中，您可编辑分段的形状（仅限风管）；其尺寸表；和分段尺寸

5。单击“确定”更新模型中的分段。

可用尺寸是指所选的尺寸表（在选项> 项目个性设置> 布设规格中定义）。

见风管尺寸优化。
