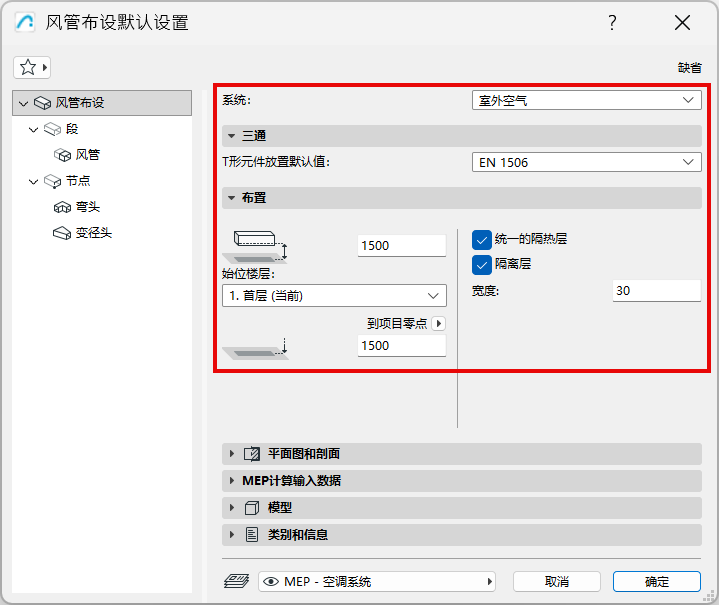

打开布设工具默认设置。
MEP系统
选择一个可用的MEP系统。MEP系统定义了布设的2D和3D外观。参见MEP系统。
注意：将布设元素连接到独立的 MEP 对象时，布设元素会自动“继承”对象的 MEP 系统，而不是使用为布设元素设置的 MEP 系统。
三通
在“分管”下，默认尺寸表适用于布设的T型元素。
参见布设规格。
布置
•设置布设元素的“始位楼层”并从“始位楼层”偏移
•设置布设元素底部与所选参考层的偏移量

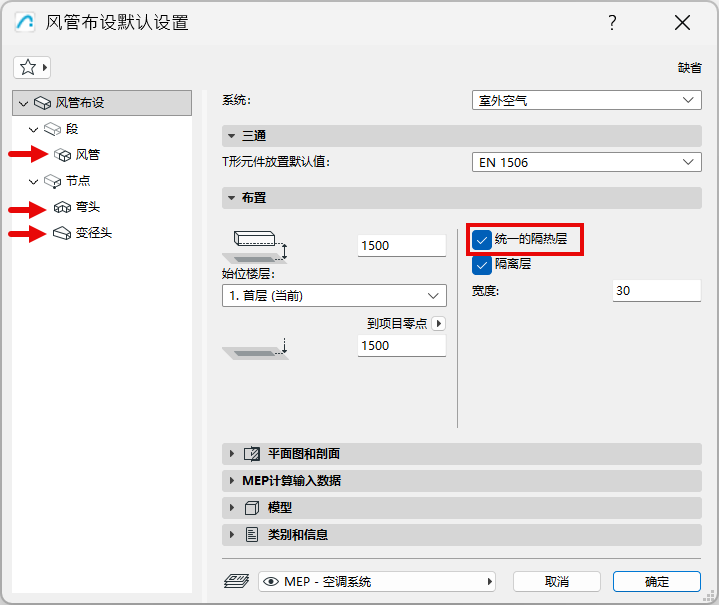

统一的隔热层
勾选以将相同的隔热层设置应用到线路的所有部分。 风管、弯头和变径头。
如有需要，可取消勾选复选框，在其独立设置页面为任意部件设置单独的保温值。
绝缘
勾选复选框，在风管/水管的外表面添加绝缘层。 然后输入绝缘层的厚度。
