用于区域通风的 MEP 模型检查

对于 MEP 模型,您可以按区域定义通风要求。 然后使用内置检查,确保 MEP 元素(末端设备)提供所需的送风和排风量。

设置带有通风参数的分区

在模型中创建所需的区域。

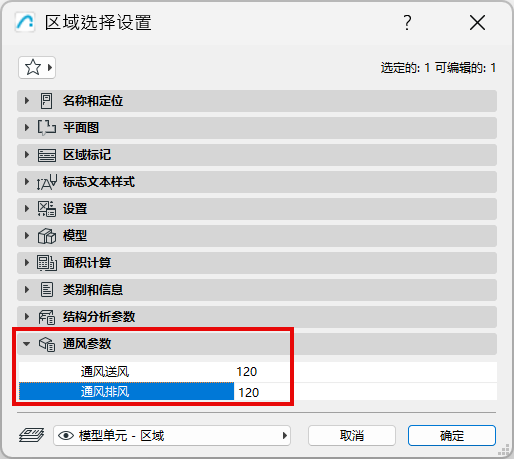

在区域设置中,输入其通风送风量和通风排风量参数:


设置带有流量参数的末端设备

1。建立包括终端在内的暖通空调系统模型。

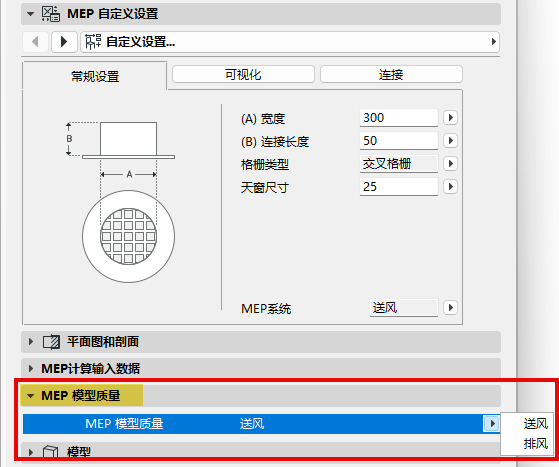

2。在终端设置对话框的 MEP 计算输入数据面板中,为每个终端输入体积流量数据及其 MEP 系统(送风或排风)。


运行MEP模型质量检查

运行检查,以确保模型中放置的末端设备满足区域的参数要求,保证通风充足。 检查将会考虑任何部分或完全位于某个分区内的终端。

1。在3D/平面图/剖面图窗口

打开设计> 模型检查> MEP 模型质量(或通过 MEP 工具栏使用相同命令)。

2。勾选你希望在各个区域中检查的参数(送风、排风或两者)。

3。点击检查

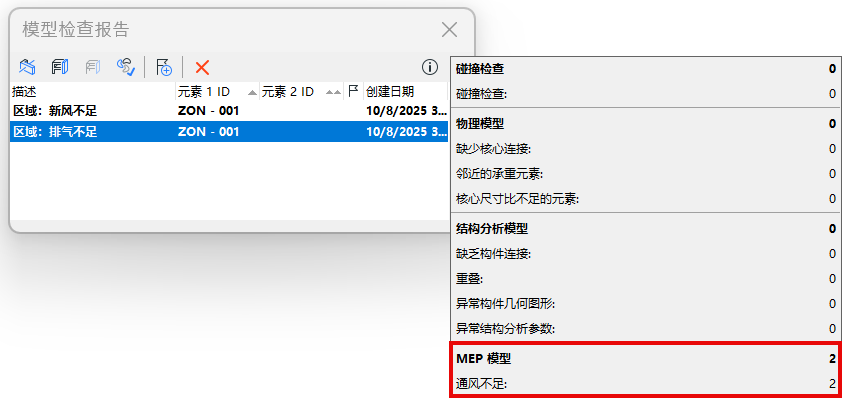

模型检查报告会列出未满足通风参数的所有分区。 查看模型中的相关元素并根据需要创建问题。


相关主题:

从模型检查报告创建问题

创建分区清单及其通风需求

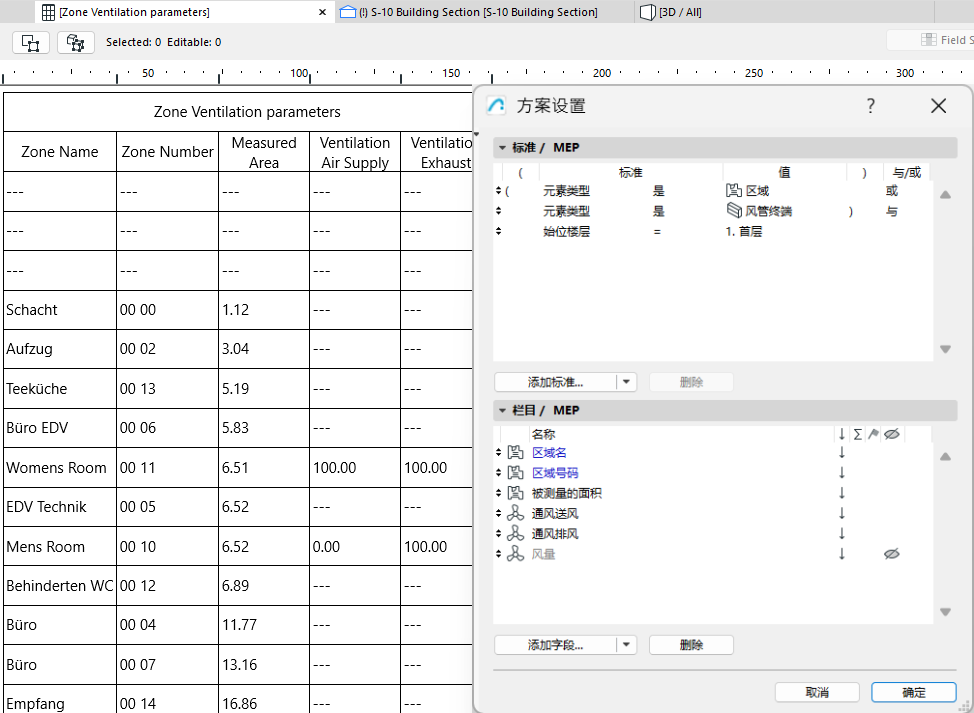

您还可以在交互式清单中列出各个区域、它们的通风需求以及相关端口的体积流量。

根据需要,在清单中直接勾选并编辑数值。
